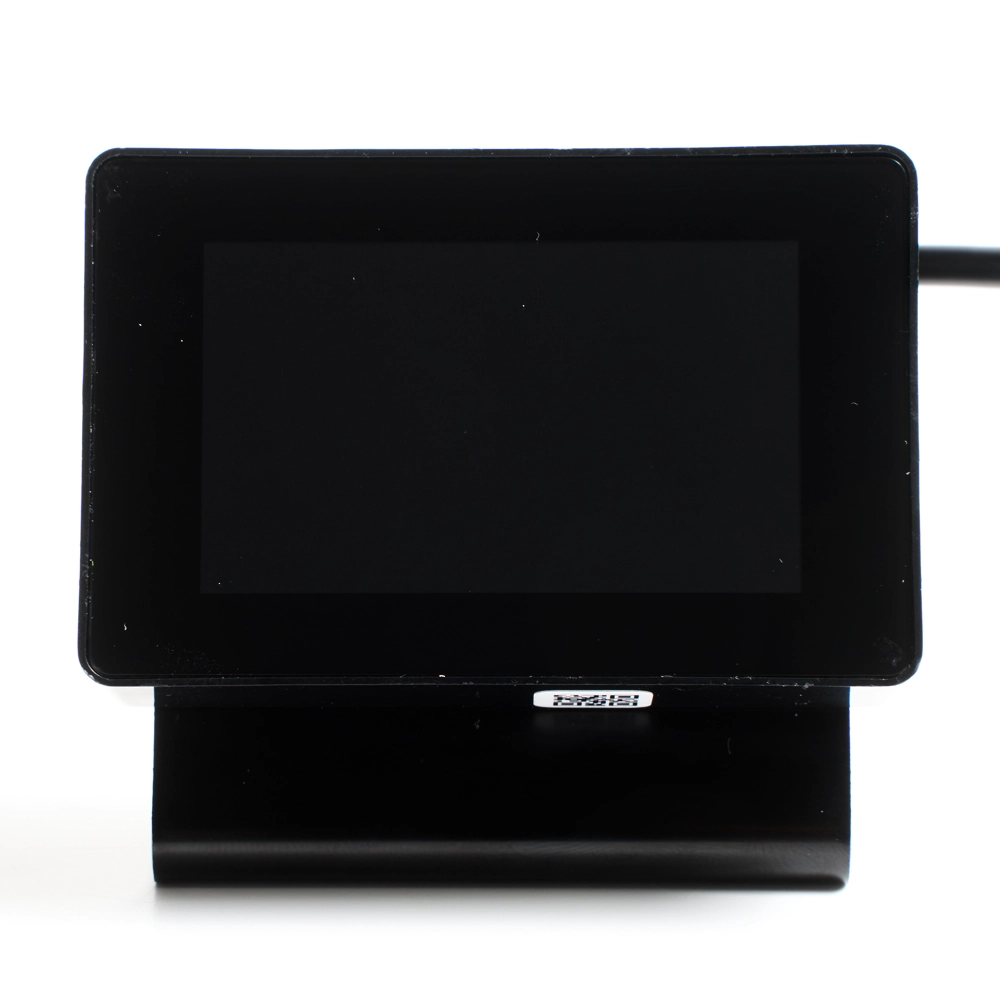

Внешний цветной SMART ЖК-дисплей JBD (Jiabaida) обеспечивает непрерывный контроль состояния LiFePO₄ аккумуляторов под управлением JBD Smart BMS, выводя данные о заряде, напряжении и токе в удобном графическом формате
Главная особенность модели — беспроводное подключение к BMS по Bluetooth, что исключает проблемы несовместимости проводных интерфейсов и упрощает монтаж. Дисплей поддерживает привязку к BMS через мобильное приложение путем поиска устройств или сканирования QR-кода.
Особенности

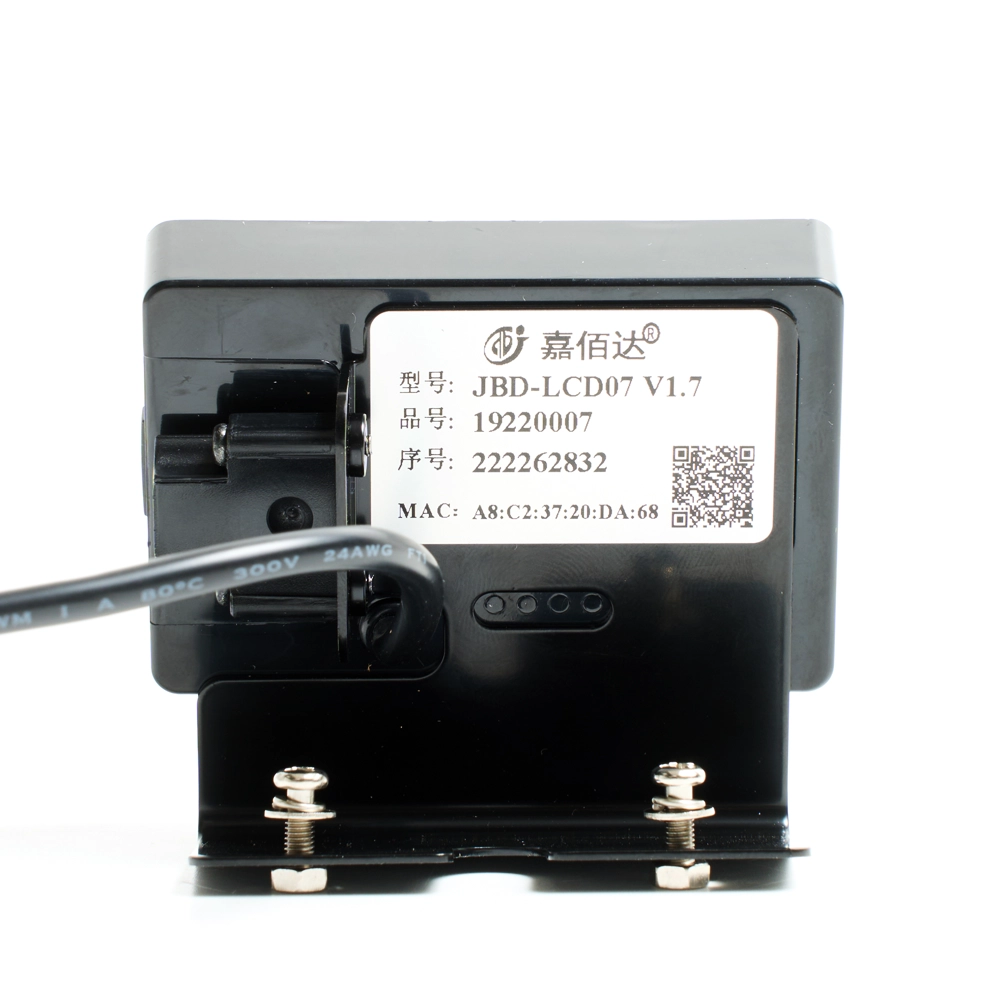

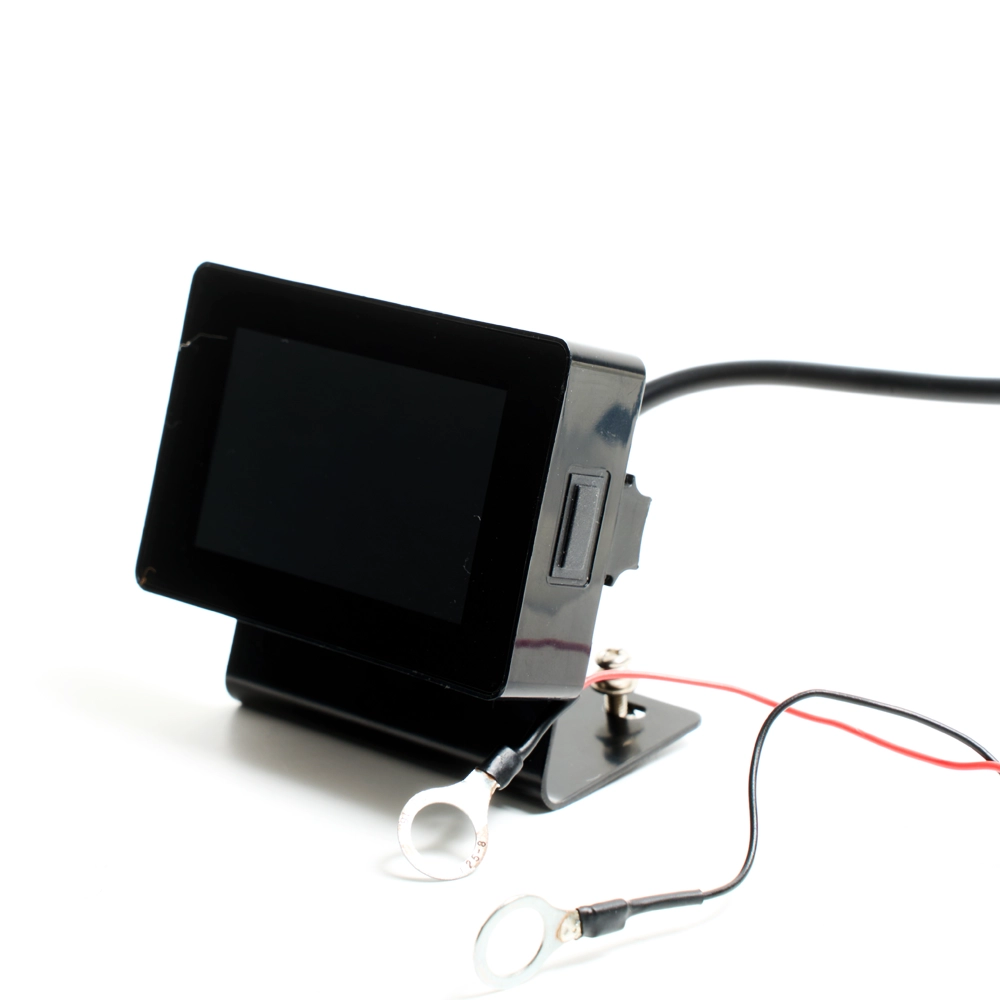

- Универсальный монтаж: Наличие комплектных фиксаторов позволяет легко закрепить экран на руле практически любого электровелосипеда.
- Беспроводная связь Bluetooth: Исключает сложности с выбором и несовместимостью проводных интерфейсов.
- Быстрое сопряжение: Подключение к платам защиты занимает минимум времени — доступно связывание через обычный поиск Bluetooth-устройств или по QR-коду.
- Наглядный контроль: Выводит всю ключевую информацию о состоянии батареи в понятном и информативном виде.
Интерфейс и индикация на экране

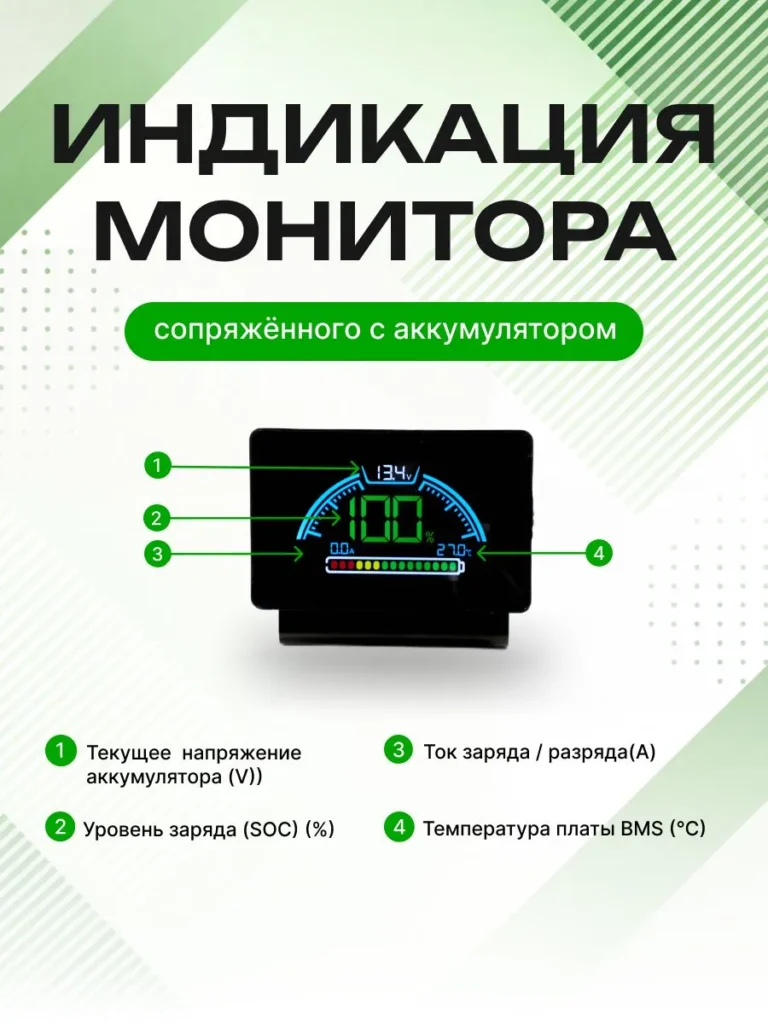

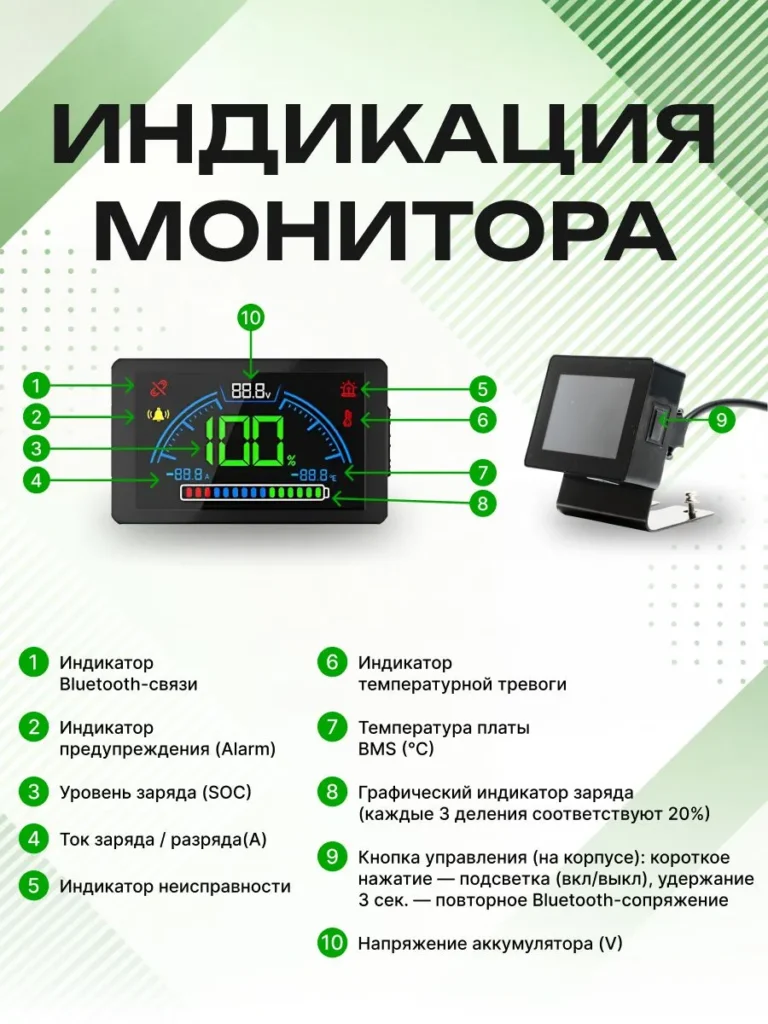

На экране дисплея отображаются следующие зоны и индикаторы:
- Индикатор Bluetooth-связи: показывает статус сопряжения.
- Индикатор предупреждения (Alarm): сигнализирует о выходе параметров за пределы нормы.
- Уровень заряда (SOC): точный остаток емкости аккумулятора в процентах (%).
- Ток заряда / разряда: текущее значение и направление тока (А).
- Индикатор неисправности: предупреждает об ошибках или срабатывании защиты BMS.
- Индикатор температурной тревоги: сигнализирует о перегреве или переохлаждении.
- Температура платы BMS: текущие показания датчиков температуры (°C).
- Графическая шкала емкости: визуальный индикатор заряда (каждые 3 деления соответствуют 20%).
- Кнопка управления (на корпусе): короткое нажатие — подсветка (вкл/выкл), удержание 3 сек. — повторное Bluetooth-сопряжение.
Области применения
Разработан для сборки и модернизации:
- Тяговых аккумуляторных батарей электротранспорта (электросамокаты, трициклы, гольф-кары, лодочные электромоторы);
- Накопителей энергии для солнечных и ветровых электростанций;
- Бортовых аккумуляторов автодомов, катеров и спецтехники;
- Промышленных и домашних систем ИБП.
Работа с мобильным приложением
Настройка и связывание дисплея с платой BMS выполняется через приложение XiaoXiang Electric ( Little Elephant):
- Поддерживаемые ОС: iOS и Android.
- Порядок привязки: В приложении в разделе «Список устройств» (Device List) выберите вкладку «Дисплей» (Display Screen), подключитесь к экрану, после чего выберите нужную батарею/BMS из списка или отсканируйте её QR-код для связывания пары.
Технические характеристики
| Модель | DS0000000001 |
|---|---|

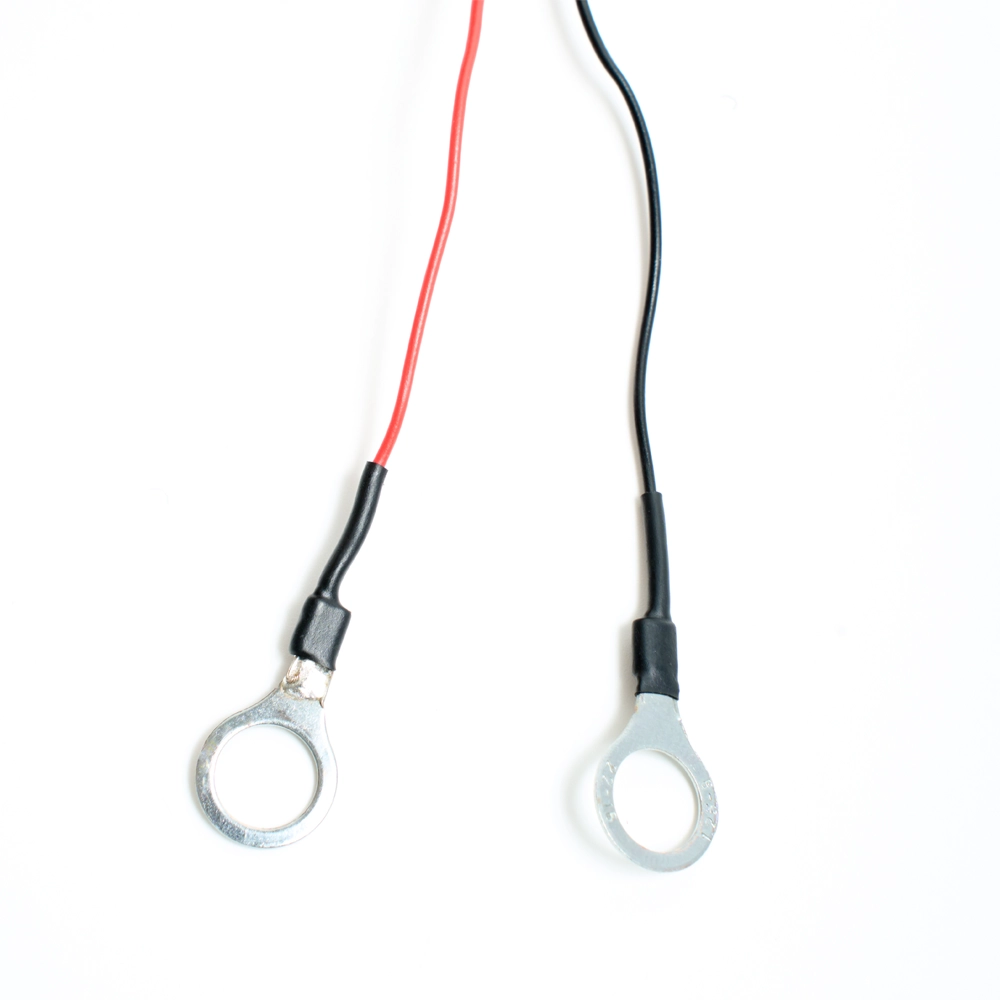

| Входное напряжение питания | 8 – 90 В (DC / постоянный ток) |
| Рабочий ток | < 50 мА |
| Тип связи с BMS | Bluetooth |
| Класс защиты | IP54 (защита от пыли и брызг) |
| Размеры лицевой панели | 70 ± 1 мм × 45 ± 1 мм |
| Рабочая температура | от -20 °C до +65 °C |
| Температура хранения | от -30 °C до +65 °C |
