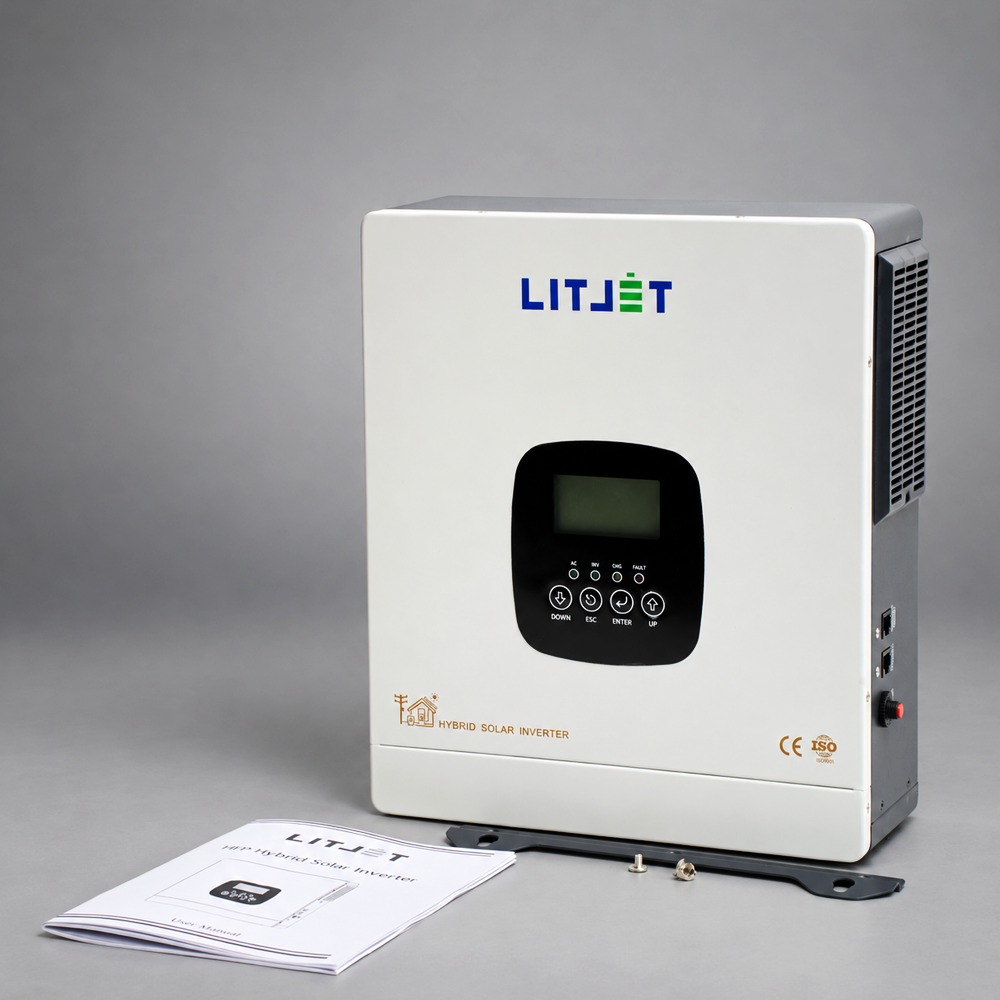

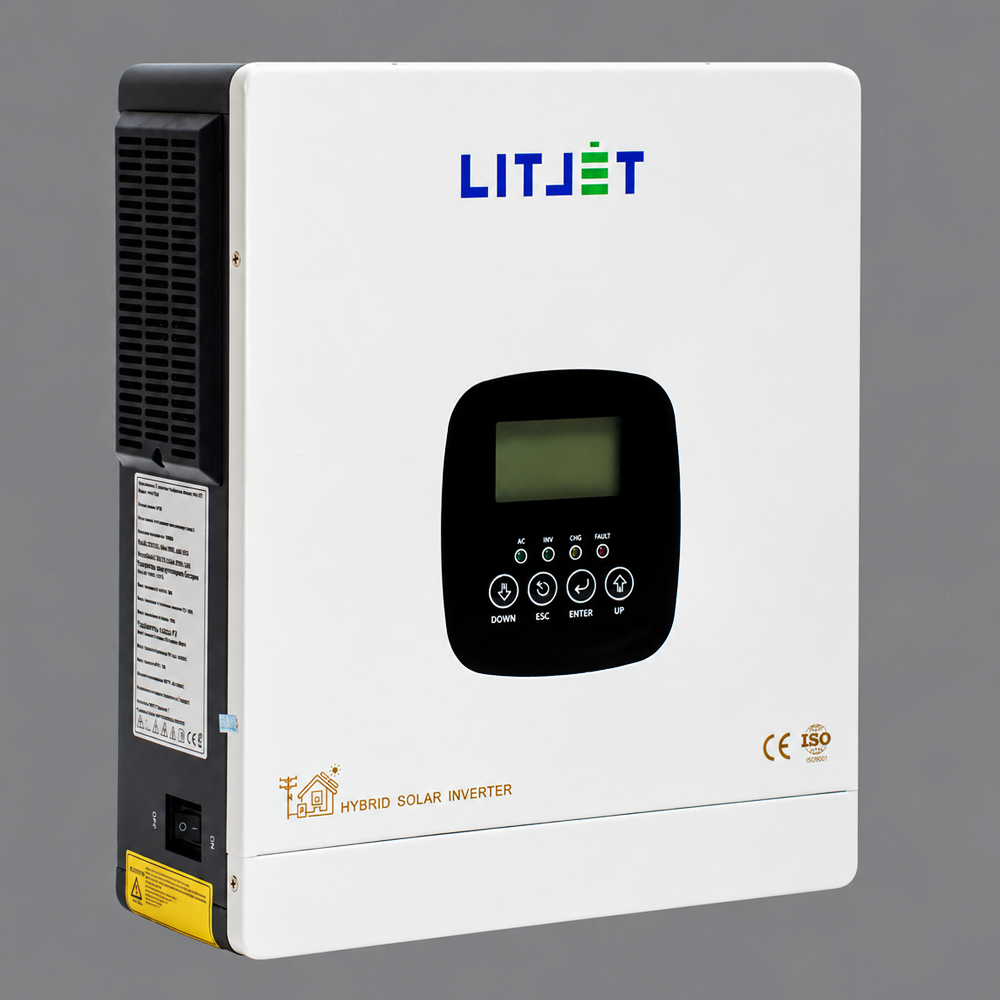

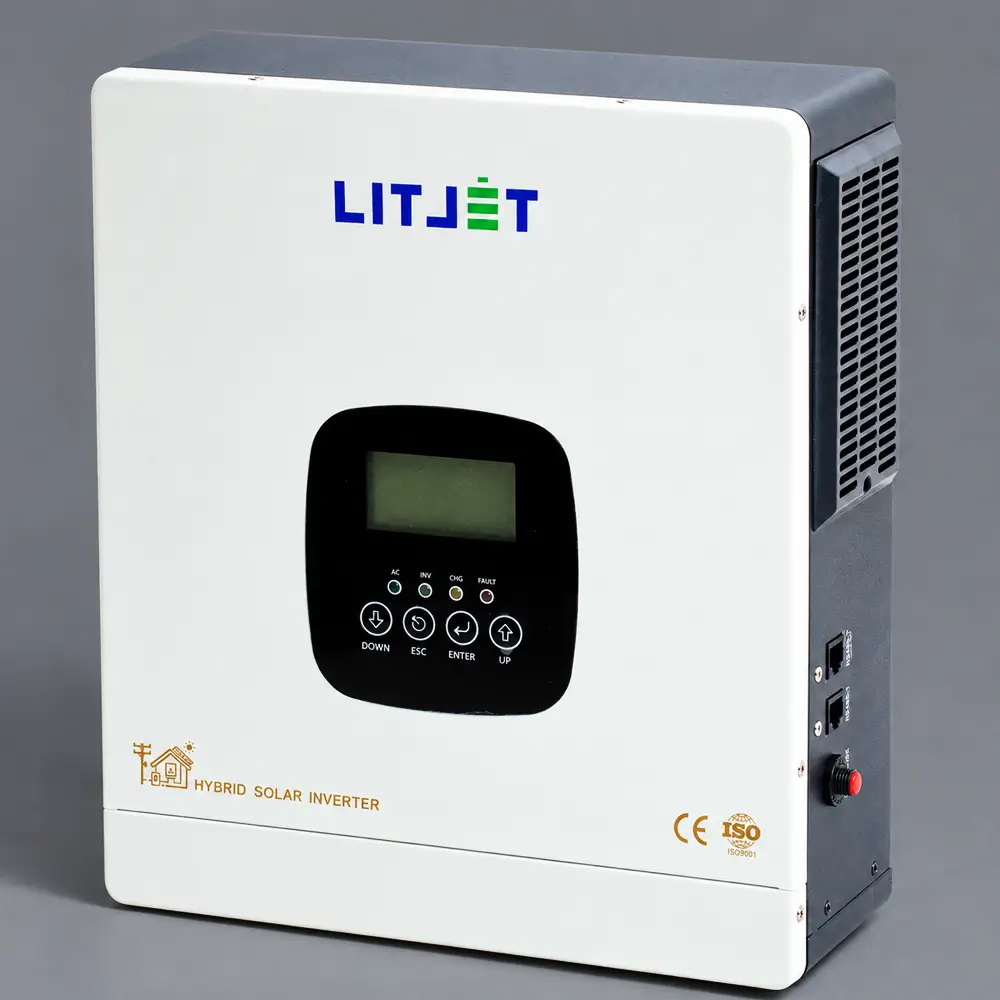

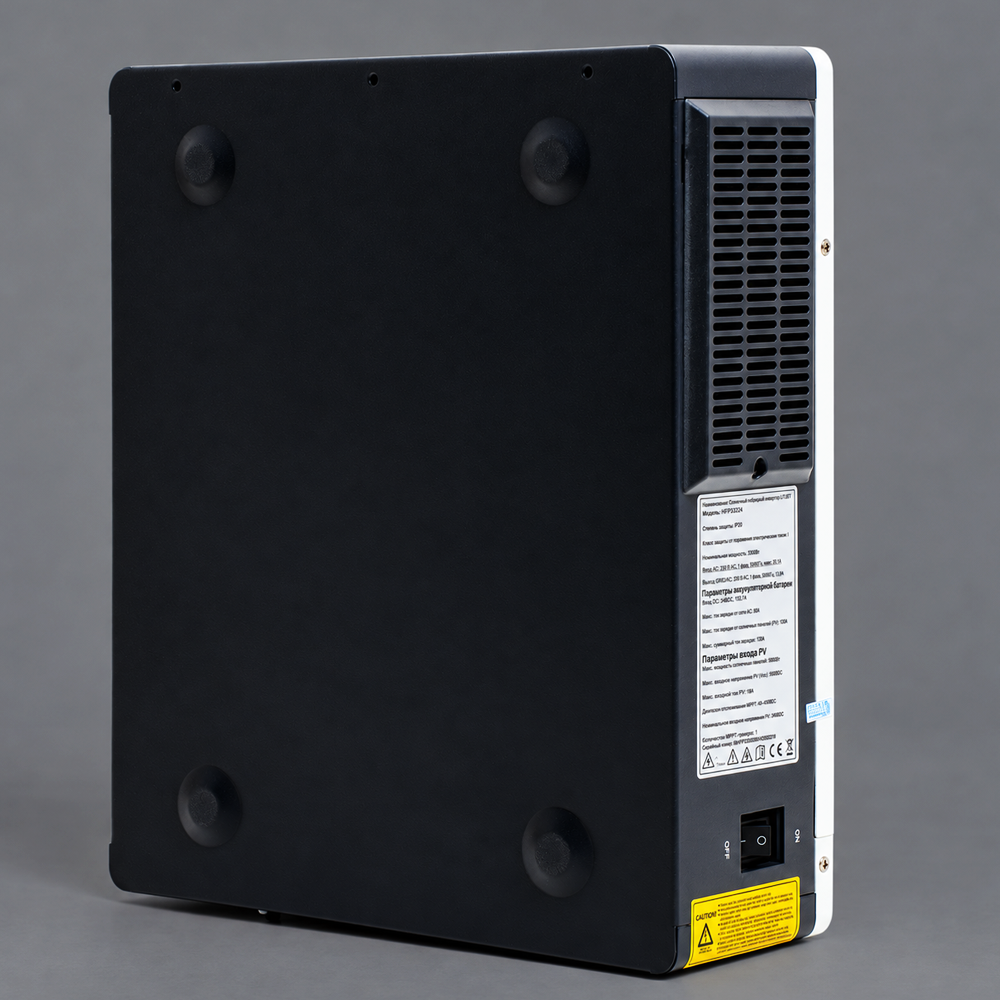

Высокочастотный гибридный солнечный инвертор LITJET номинальной мощностью 3300 Вт, предназначенный для преобразования постоянного тока аккумуляторной батареи 24 В в переменный ток 220/230/240 В. Устройство объединяет функции инвертора, зарядного устройства для аккумуляторов и солнечного контроллера MPPT. Инвертор может использовать электроэнергию солнечных панелей, аккумуляторной батареи и внешней электросети.
Настраиваемые приоритеты источников питания позволяют организовать резервное, автономное или гибридное электроснабжение дома, дачи, мастерской и других объектов. Выходное напряжение с чистой синусоидой позволяет питать совместимые бытовые приборы, электронное оборудование и устройства с электродвигателями при соблюдении ограничений по рабочей и пусковой мощности.
Купить инвертор гибридный высокочастотный LITJET 3,3 кВт 24В MPPT с ЖК-дисплеем вы можете позвонив по телефону +7 (499) 521-12-29, оставив заявку на сайте или написав на почту sale@litjet.ru. Наши менеджеры проконсультируют вас по всем возникшим вопросам.
Особенности и преимущества
- Номинальная мощность 3,3 кВт — питание оборудования с суммарной нагрузкой в пределах 3300 Вт.
- Аккумуляторная система 24 В — работа с совместимыми свинцово-кислотными и литиевыми АКБ.
- MPPT-контроллер — отслеживание точки максимальной мощности солнечных модулей.
- Подключение солнечных панелей мощностью до 5000 Вт при соблюдении электрических ограничений PV-входа.
- Чистая синусоида — качественная форма выходного переменного напряжения.
- Заряд аккумулятора от солнца и электросети — настройка приоритетов и параметров заряда.
- Гибкие режимы работы — питание от сети, солнечных панелей и аккумулятора в зависимости от настроек.

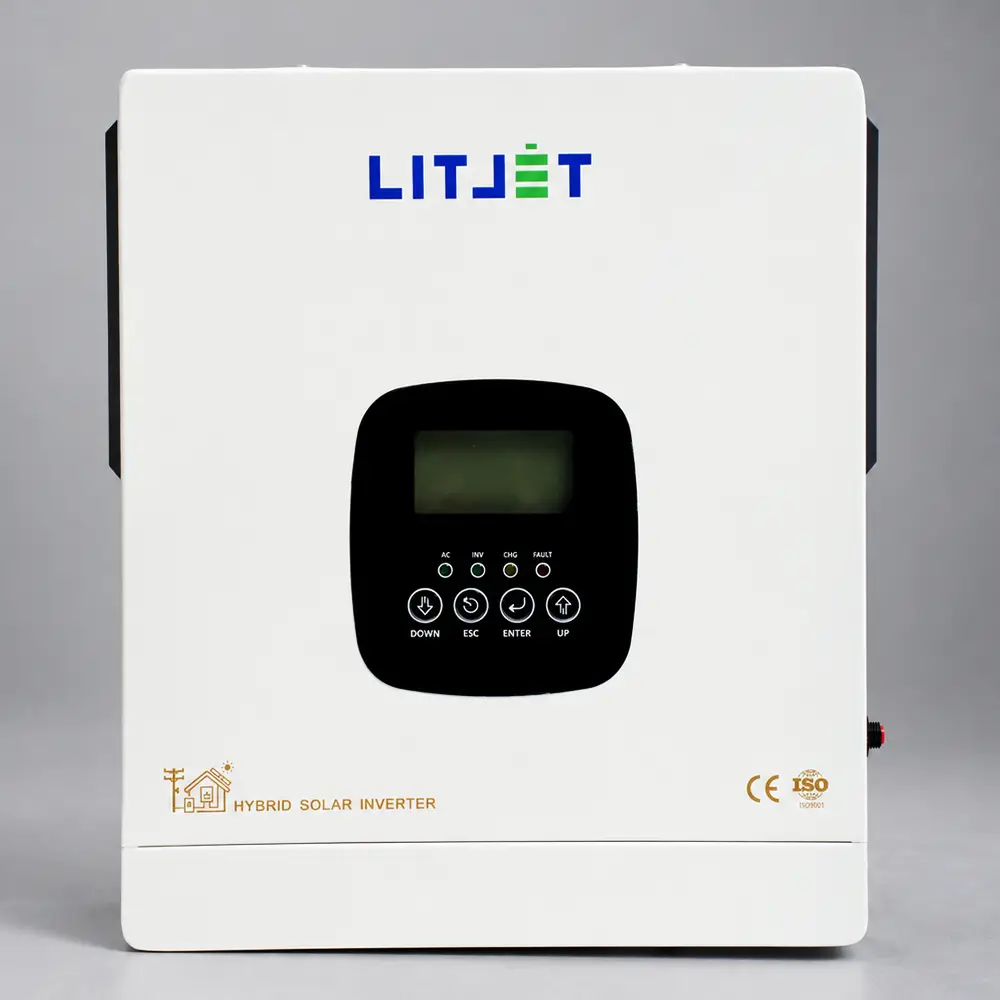

- ЖК-дисплей и светодиодная индикация — отображение рабочих параметров и состояния системы.

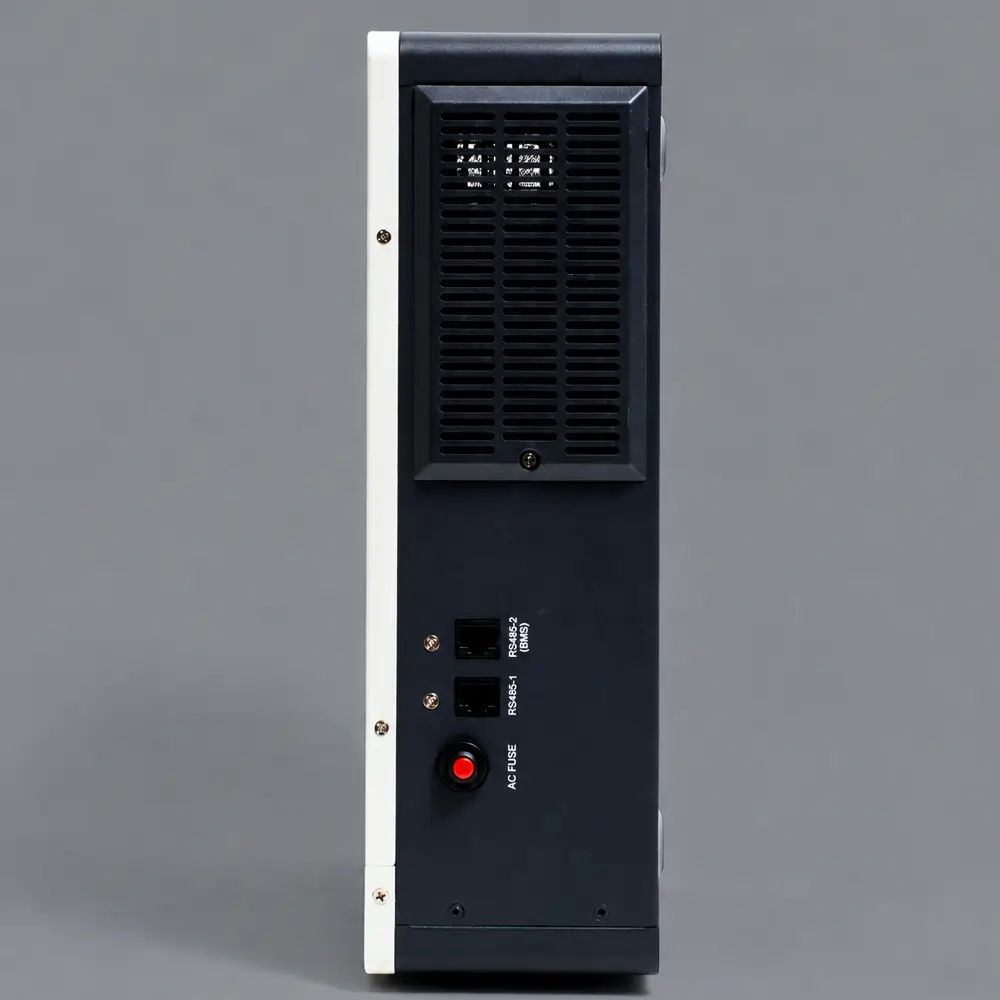

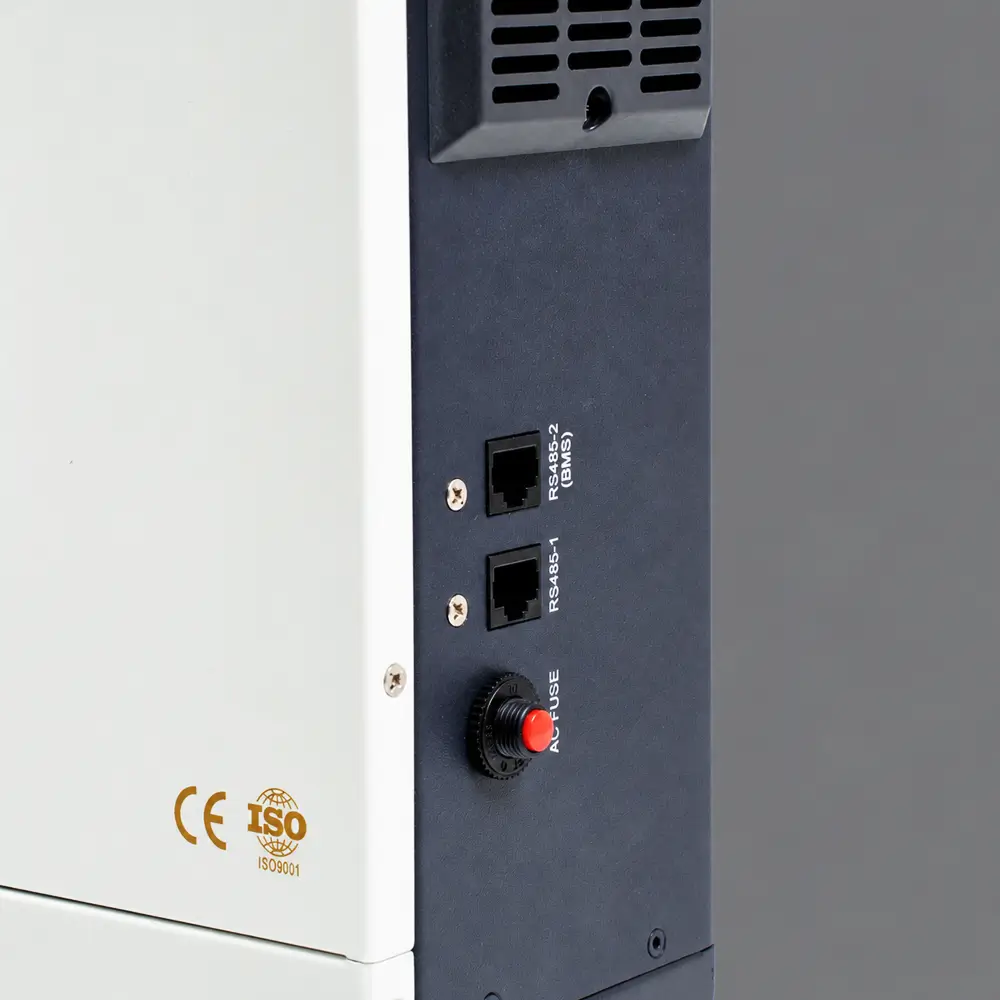

- Интерфейсы RS485 — для связи с совместимой BMS и внешними коммуникационными модулями.

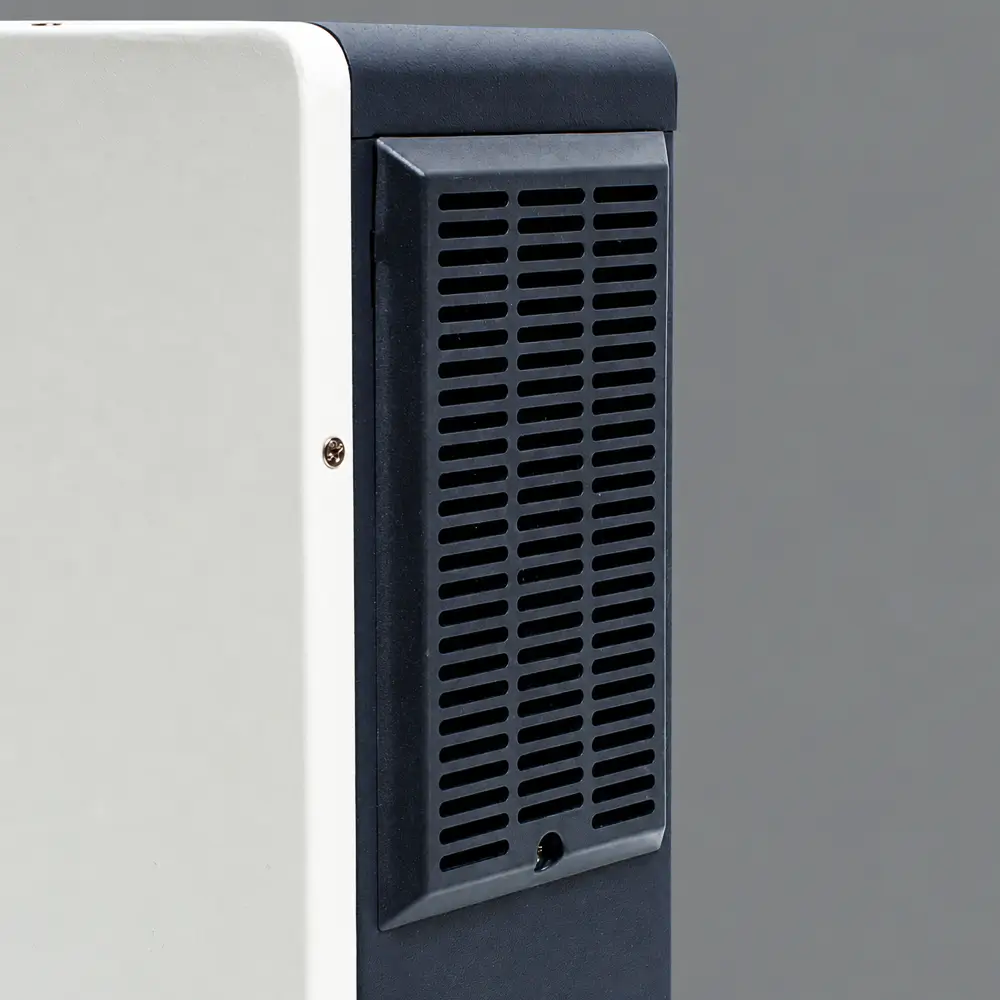

- Интеллектуальное вентиляторное охлаждение — отвод тепла во время эксплуатации.

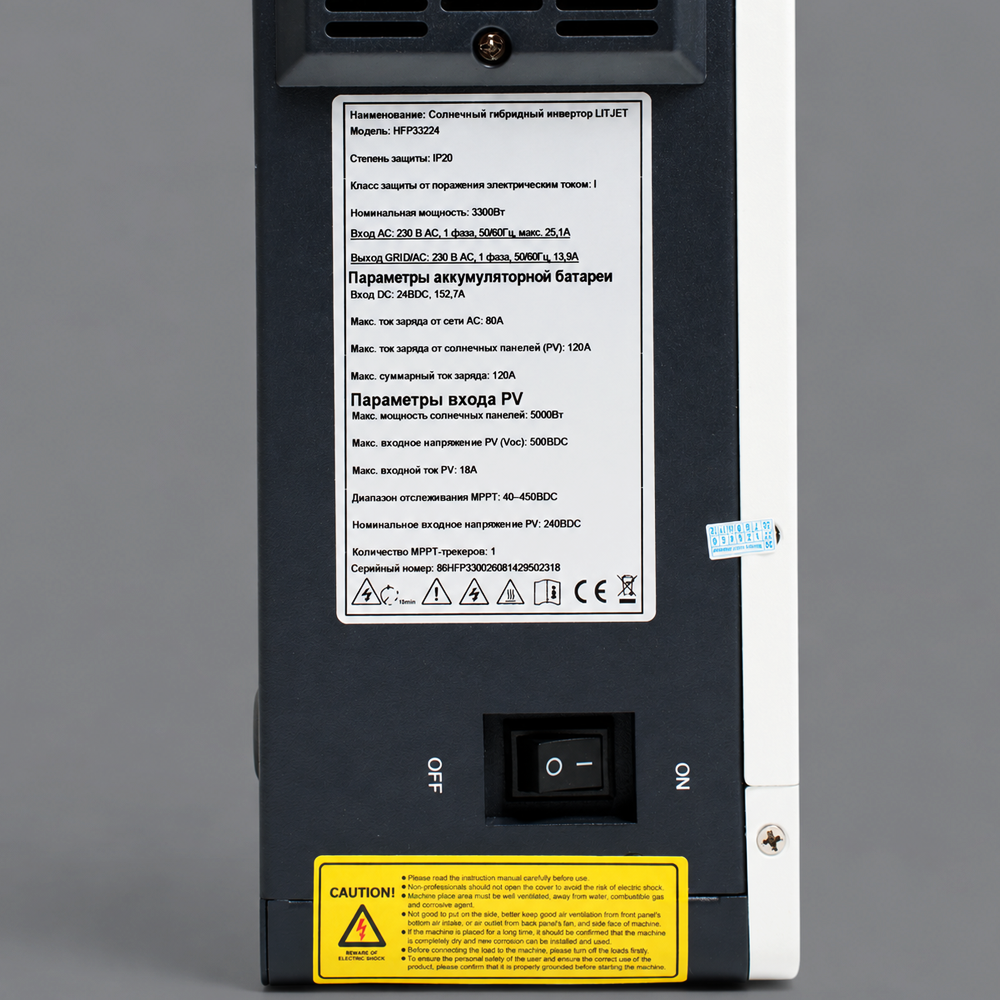

Технические параметры инвертора 3,3 кВт, 24 В
| Характеристика | Значение |
|---|---|
| Модель | HFP33224-LJ |
| Тип | Гибридный высокочастотный |
| Номинальная мощность | 3300 Вт |
| Выходное напряжение AC | 220 / 230 / 240 В |
| Выходная частота | 50 / 60 Гц |
| Выходной сигнал | Чистая синусоида |
| Напряжение АКБ | 24 В |
| Диапазон напряжения АКБ | 21–30 В |
| Типы АКБ | Свинцово-кислотные, литиевые, настраиваемый профиль |
| Максимальная мощность PV | 5000 Вт |
| Диапазон MPPT | 40–450 В DC |
| Максимальное напряжение PV Voc | 500 В DC |
| Максимальный ток PV | 18 А |
| Количество MPPT-каналов | 1 |
| Максимальный зарядный ток от PV | 120 А |
| Максимальный зарядный ток от AC | 80 А |
| Общий максимальный ток заряда | 120 А |
| Пиковый КПД преобразования от АКБ | 94% |
| Время переключения | 10 мс (типичное) |
| Индикация | ЖК-дисплей, LED |
| Связь | RS485, опциональный Wi-Fi-мониторинг |
| Охлаждение | Управляемый вентилятор |
| Степень защиты | IP20 |
| Температура эксплуатации по спецификации | −10…+50 °C |
| Габариты инвертора | 325 × 275 × 102 мм |
| Габариты с упаковкой | 400 × 330 × 167 мм |
| Вес инвертора | ~5,5 кг |
| Вес инвертора с упаковкой | ~6,5 кг |
| Монтаж | Настенный |
Режимы работы гибридного инвертора
Работа от солнечных панелей
Встроенный MPPT-контроллер отслеживает точку максимальной мощности фотоэлектрического массива. В зависимости от настроек инвертор использует солнечную энергию для питания потребителей и заряда аккумулятора.
Работа от аккумулятора 24 В
При отсутствии сетевого питания инвертор способен преобразовывать энергию подключенной аккумуляторной батареи в переменный ток для питания нагрузки. Продолжительность работы зависит от полезной энергии АКБ, потребляемой мощности и потерь преобразования.
Работа от электросети
При наличии внешней электросети оборудование может обеспечивать питание подключенных потребителей и заряд аккумулятора. Приоритеты источников энергии и параметры заряда задаются в меню устройства.
Гибридный режим
В гибридном режиме возможна совместная работа солнечной электростанции и внешней электросети. При недостатке мощности солнечных модулей недостающая энергия может поступать из сети в соответствии с выбранными настройками.
Совместимость с аккумуляторами LiFePO4 24 В
Инвертор поддерживает литиевые аккумуляторные батареи с возможностью настройки параметров заряда и разряда. Это позволяет применять совместимые LiFePO4 аккумуляторы номинальным напряжением 24 В в составе автономной или резервной системы электроснабжения.
При подборе аккумулятора необходимо учитывать допустимый диапазон напряжения, зарядный ток, максимальный ток разряда и параметры защиты BMS. Настройки инвертора должны соответствовать техническому паспорту конкретной аккумуляторной батареи.
Важно: наличие интерфейса RS485 для BMS не означает автоматической совместимости с любым протоколом обмена. Возможность связи необходимо проверять для конкретной модели аккумулятора и инвертора.
Где применяется инвертор 3,3 кВт 24 В
- Частные дома и дачи — резервное питание выбранных электрических приборов при отключениях сети.
- Солнечные электростанции — преобразование и использование энергии фотоэлектрических панелей.
- Мастерские и хозяйственные помещения — питание подходящего электрооборудования в пределах допустимой нагрузки.
- Системы автономного электроснабжения — работа с аккумуляторными батареями и солнечными модулями.
- Резервные системы освещения — питание светильников и другого совместимого оборудования.
Особенности подключения и эксплуатации

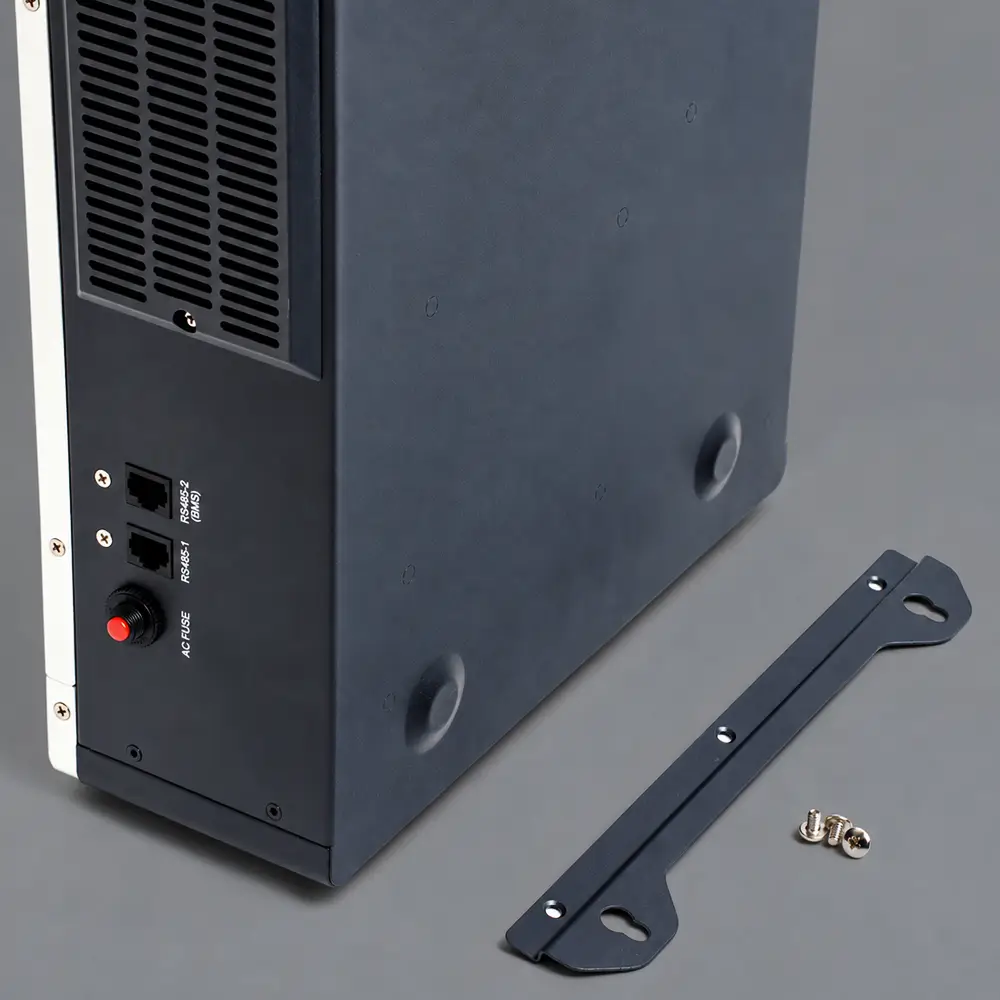

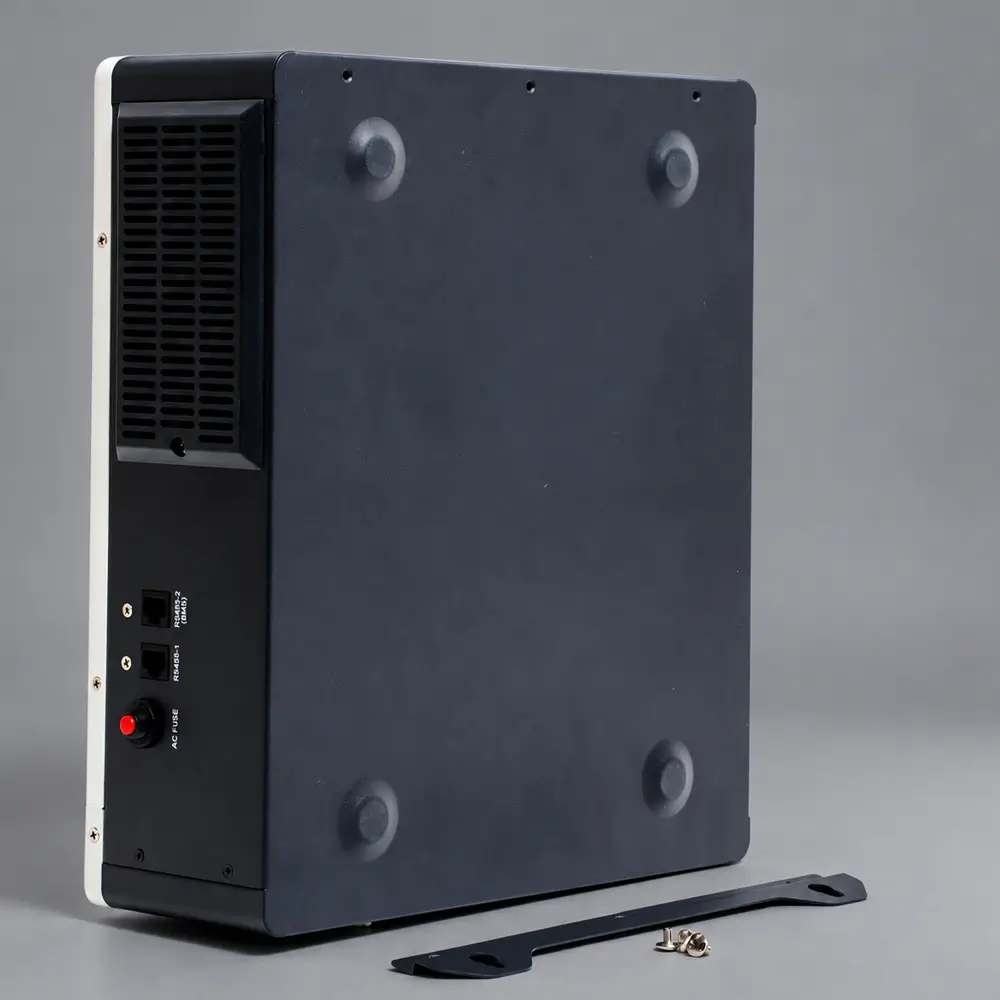

Инвертор предназначен для настенного монтажа в сухом, хорошо проветриваемом помещении. Степень защиты IP20 не предусматривает эксплуатацию под дождем или воздействием водяных струй.
При подключении аккумулятора рекомендуется использовать гибкий медный многожильный кабель сечением 35 мм². Длина кабелей должна быть минимально возможной и не превышать 3 м. Окончательный выбор проводников и защитных аппаратов выполняется квалифицированным специалистом с учетом условий установки.
При размещении необходимо обеспечить свободное пространство не менее 10 см с каждой стороны корпуса для вентиляции. Монтаж и подключение должны выполняться квалифицированным электротехническим специалистом.
Внимание! Требования к подключению солнечных панелейМаксимально допустимое напряжение холостого хода (Voc) солнечного массива составляет 500 В постоянного тока. При расчёте необходимо учитывать увеличение напряжения солнечных панелей при минимальной расчётной температуре окружающей среды.
Рабочий диапазон MPPT-контроллера составляет 40–450 В. Максимальный входной ток — 18 А, допустимая мощность солнечных панелей — до 5000 Вт.
Превышение предельных электрических параметров может привести к повреждению инвертора. Подбор и подключение солнечного массива должны выполняться с соблюдением технических требований производителя.
Часто задаваемые вопросы о гибридном инверторе LITJET 3,3 кВт 24В MPPT
Для чего предназначен гибридный инвертор LITJET 3,3 кВт 24В MPPT?
Гибридный инвертор LITJET предназначен для преобразования постоянного тока аккумуляторной батареи 24 В в переменный ток 220/230/240 В. Устройство объединяет инвертор, зарядное устройство и солнечный MPPT-контроллер. Применяется в системах автономного, резервного и гибридного электроснабжения.
Какая номинальная мощность инвертора LITJET 3,3 кВт 24В MPPT?
Номинальная выходная мощность инвертора составляет 3300 Вт (3,3 кВт). Это мощность, которую устройство рассчитано обеспечивать при соблюдении условий эксплуатации. При подключении насосов, холодильников и другого оборудования с электродвигателями дополнительно необходимо учитывать пусковые токи и допустимую перегрузку инвертора.
Какие аккумуляторы подходят для инвертора LITJET 3,3 кВт 24В MPPT?
Инвертор рассчитан на аккумуляторную систему номинальным напряжением 24 В. Можно использовать совместимые свинцово-кислотные и литиевые аккумуляторы, включая LiFePO4. При выборе необходимо проверить рабочий диапазон напряжения, допустимые токи заряда и разряда, характеристики BMS и возможность настройки соответствующего зарядного профиля.
Можно ли подключить LiFePO4 аккумулятор 24 В к инвертору LITJET 3,3 кВт 24В MPPT?
Да, при соблюдении требований производителя аккумулятора. Для LiFePO4 необходимо правильно настроить зарядное напряжение, максимальный ток заряда и пороги отключения. Также важно убедиться, что BMS аккумулятора рассчитана на токи, возникающие при максимальной нагрузке инвертора.
Какую ёмкость аккумулятора выбрать для инвертора 3,3 кВт?
Ёмкость выбирают по требуемой продолжительности автономной работы и мощности потребителей. Например, LiFePO4 аккумулятор 25,6 В 100 А·ч имеет номинальный запас энергии 2,56 кВт·ч. При нагрузке 1000 Вт теоретическое время работы с учётом КПД инвертора 90% составляет около 2,3 часа. Фактическое время будет зависеть от допустимой глубины разряда, температуры, состояния АКБ и собственного потребления инвертора.
Какой ток должен выдерживать аккумулятор для инвертора 3300 Вт?
При выходной мощности 3300 Вт инвертор потребляет от аккумулятора ток, который может превышать 140 А при номинальном напряжении 24 В с учётом потерь преобразования. При снижении напряжения АКБ ток увеличивается. Поэтому аккумулятор, BMS, кабели и защитные аппараты необходимо подбирать с запасом по току и в соответствии с инструкцией оборудования.
Какая максимальная мощность солнечных панелей допускается для LITJET 3,3 кВт 24В MPPT?
Согласно техническим характеристикам модели, максимальная мощность подключаемых солнечных панелей составляет 5000 Вт. При проектировании необходимо учитывать не только суммарную мощность, но и напряжение холостого хода массива, рабочее напряжение и входной ток. Номинальная выходная мощность инвертора при этом остаётся равной 3300 Вт.
Какой диапазон напряжения солнечных панелей поддерживает MPPT-контроллер?
Рабочий диапазон MPPT составляет 40–450 В постоянного тока. Максимальное допустимое напряжение холостого хода солнечного массива — 500 В. При расчёте количества последовательно соединённых панелей необходимо учитывать увеличение напряжения холостого хода при низкой температуре.
Что такое MPPT в гибридном инверторе?
MPPT — технология отслеживания точки максимальной мощности солнечных панелей. Контроллер автоматически изменяет рабочую точку фотоэлектрического массива, чтобы эффективнее использовать доступную солнечную энергию при изменении освещённости и температуры. MPPT не увеличивает физическую мощность панелей, а помогает уменьшить потери из-за неудачного выбора рабочей точки.
Можно ли использовать инвертор LITJET 3,3 кВт 24В MPPT без аккумулятора?
Его использование зависит от доступных источников электроэнергии и выбранных настроек. При отсутствии электросети и недостаточной мощности солнечных панелей питание потребителей может прекратиться. Для стабильного резервного электроснабжения рекомендуется система с правильно подобранной АКБ.
Можно ли использовать инвертор как источник бесперебойного питания?
Инвертор можно применять для резервного питания совместимого оборудования. Типичное время переключения составляет около 10 мс. Однако это не эквивалентно ИБП с нулевым временем переключения. Для серверов, медицинского и другого чувствительного оборудования необходимо отдельно проверять допустимость такого перерыва питания.
Можно ли подключить холодильник, насос или электроинструмент?
Да, если рабочая мощность оборудования и его пусковые характеристики соответствуют возможностям инвертора. Компрессоры, насосы и электродвигатели при запуске могут потреблять ток значительно выше номинального. Для определения совместимости необходимо учитывать пусковую мощность, длительность перегрузки и другие одновременно подключённые нагрузки.
Какой максимальный зарядный ток поддерживает инвертор?
Максимальный общий зарядный ток аккумулятора составляет 120 А, в том числе заряд от внешней электросети — до 80 А. Реальный ток зависит от настроек, доступной энергии и характеристик аккумулятора. Для LiFePO4 АКБ ограничение зарядного тока необходимо устанавливать по требованиям производителя батареи и BMS.
Поддерживает ли инвертор зарядку аккумулятора от электросети?
Да. Встроенное зарядное устройство позволяет заряжать аккумулятор от внешней электросети. Параметры заряда и приоритеты источников питания настраиваются в меню инвертора. Выбранные значения должны соответствовать характеристикам подключённой аккумуляторной батареи.
Можно ли одновременно использовать солнечные панели и электросеть?
Да. Гибридный инвертор позволяет организовать питание нагрузки с использованием солнечной энергии и внешней электросети в соответствии с выбранным режимом. При недостатке солнечной генерации доступная мощность может дополняться сетевым питанием. Конкретная последовательность использования источников зависит от настроек устройства.
Можно ли продавать излишки солнечной электроэнергии в общую сеть?
Возможность питания нагрузки от солнечных панелей и электросети сама по себе не означает поддержку продажи электроэнергии. Для сетевой генерации требуется специальный режим экспорта, соответствующие защиты и разрешённая схема подключения. Для модели HFP33224-LJ возможность экспорта электроэнергии в общую сеть не следует предполагать без отдельного подтверждения производителя.
Какой выходной сигнал формирует инвертор LITJET 3,3 кВт 24В MPPT?
Инвертор формирует переменное напряжение с чистой синусоидальной формой сигнала и выбираемым номинальным напряжением 220, 230 или 240 В. Это позволяет использовать его с широким кругом совместимых бытовых и электронных приборов при соблюдении ограничений по мощности и условиям эксплуатации.
Есть ли у инвертора защита от перегрузки и короткого замыкания?
Инвертор оснащён встроенными функциями защиты от нештатных режимов работы, включая перегрузку и короткое замыкание на выходе. Однако встроенные защиты не заменяют правильно подобранные внешние автоматические выключатели, предохранители, заземление и другие средства электрической защиты, необходимые по схеме установки.
Можно ли подключить инвертор к BMS литиевого аккумулятора?
Модель предусматривает интерфейс RS485 для связи с совместимыми системами управления аккумуляторами. Однако физическое наличие интерфейса не гарантирует совместимость протоколов. Для конкретной LiFePO4 АКБ необходимо проверить поддерживаемый протокол обмена и требования к подключению.
Есть ли в инверторе Wi-Fi для удалённого мониторинга?
Предусмотрена возможность подключения внешнего Wi-Fi-модуля для мониторинга рабочих параметров. Такой модуль является дополнительным оборудованием и не входит в стандартную комплектацию. Его наличие при покупке необходимо уточнять отдельно.
Можно ли установить инвертор LITJET 3,3 кВт 24В MPPT на улице?
Инвертор имеет степень защиты IP20 и предназначен для установки в сухом помещении с достаточной вентиляцией. Прямое воздействие дождя, снега, конденсата и водяных брызг недопустимо. При установке необходимо соблюдать требования инструкции к расположению оборудования и охлаждению.
Где скачать инструкцию для инвертора LITJET 3,3 кВт 24В MPPT?
Инструкция по эксплуатации доступна в формате PDF на официальном сайте LITJET: https://litjet.ru/wp-content/uploads/2025/11/instrukciya-invertory.pdf
В документе представлены технические характеристики, рекомендации по подключению, описание меню настроек, режимов работы и сообщений об ошибках.
