Тяговые аккумуляторы LiFePO4

Тяговый аккумулятор — это перезаряжаемый источник электрической энергии, предназначенный для продолжительного питания электродвигателей и другого оборудования в условиях регулярных циклов заряда и разряда.

Тяговые аккумуляторные батареи (АКБ) применяются в лодочных электромоторах, поломоечных машинах, складской технике, электротранспорте и других устройствах. Аккумуляторы глубокого цикла также используют в системах автономного электропитания.

В отличие от обычных стартерных батарей, тяговые АКБ рассчитаны на многократное использование значительной части накопленной энергии.

Главное отличие заключается в назначении и допустимых режимах работы.

Стартерный аккумулятор рассчитан прежде всего на кратковременную отдачу большого тока для запуска двигателя внутреннего сгорания.

Тяговый аккумулятор предназначен для продолжительной работы под нагрузкой и регулярных циклов разряда и последующей зарядки.

Использовать обычный тяговый LiFePO₄ аккумулятор для запуска двигателя без подтверждённой производителем стартерной функции не рекомендуется. Для совмещения этих задач существуют специальные стартово-тяговые батареи.

Тяговые аккумуляторы различаются прежде всего по электрохимической технологии:

• Свинцово-кислотные с жидким электролитом — традиционное решение для электротранспорта и складской техники, включая промышленные батареи PzS.
• AGM — свинцово-кислотные батареи с электролитом, удерживаемым стекловолоконным сепаратором.
• GEL — свинцово-кислотные аккумуляторы с гелеобразным электролитом.
• LiFePO₄ (LFP) — литий-железо-фосфатные аккумуляторы с высоким циклическим ресурсом и сравнительно небольшой массой.
• Другие литий-ионные технологии — например, NMC, применяемые в отдельных видах электротранспорта.

Подходящая технология зависит от рабочего напряжения, нагрузки, условий эксплуатации, ограничений по массе и стоимости владения.

LiFePO₄ относится к литий-ионным аккумуляторам, а AGM и GEL — к свинцово-кислотным.

При сопоставимой номинальной энергии LiFePO₄ батареи обычно легче, лучше переносят интенсивную циклическую эксплуатацию и обеспечивают более высокую отдачу энергии при значительных нагрузках.

AGM и GEL, как правило, дешевле при первоначальной покупке и подходят для оборудования, рассчитанного на соответствующий тип батареи.

Однако сравнивать технологии необходимо не только по цене и ёмкости. Важны допустимая глубина разряда, зарядные режимы, ток нагрузки, срок службы и затраты на обслуживание.

К основным преимуществам относятся высокий циклический ресурс, небольшая масса, сравнительно стабильное напряжение при разряде, возможность частичной подзарядки и отсутствие необходимости доливать электролит.

Основные ограничения — более высокая первоначальная стоимость, необходимость совместимого зарядного оборудования и соблюдения температурных ограничений, особенно при зарядке на холоде.

Кроме того, электронная система управления аккумулятором BMS может отключать питание при превышении допустимого тока, напряжения или температуры. Это необходимо учитывать при использовании оборудования с большими пусковыми нагрузками.

Да, во многих случаях такая замена возможна, но она не всегда является прямой.

Необходимо проверить номинальное и рабочее напряжение системы, допустимые зарядные и разрядные токи, характеристики контроллера, параметры зарядного устройства, размеры корпуса, тип клемм и способ крепления.

Например, при замене свинцово-кислотной батареи 24 В на LiFePO₄ аккумулятор для системы 24 В недостаточно ориентироваться только на обозначение напряжения.

Также необходимо убедиться, что электроника оборудования совместима с напряжением полностью заряженной батареи и особенностями работы BMS.

Начать следует с технических требований оборудования.

Для правильного подбора необходимо знать рабочее напряжение, среднюю и максимальную мощность нагрузки, пусковые токи, требуемое время автономной работы и доступное пространство для установки.

Дополнительно учитывают допустимый ток зарядки, рабочую температуру, степень защиты корпуса и способ подключения.

Главное правило: тяговый аккумулятор должен соответствовать оборудованию не только по напряжению и ёмкости, но и по допустимым токам и условиям эксплуатации.

Напряжение выбирают в соответствии с требованиями электродвигателя, контроллера или системы электропитания.

Системы 12 В распространены в лодочной технике и небольших автономных устройствах. Системы 24 и 36 В встречаются в электротранспорте, клининговом оборудовании и лодочных электромоторах. Системы 48 В используют в более мощной технике и накопителях энергии.

При этом LiFePO₄ батарея, обозначенная как 12 В, часто имеет номинальное напряжение 12,8 В. Для других конфигураций встречаются значения 25,6, 38,4 и 51,2 В.

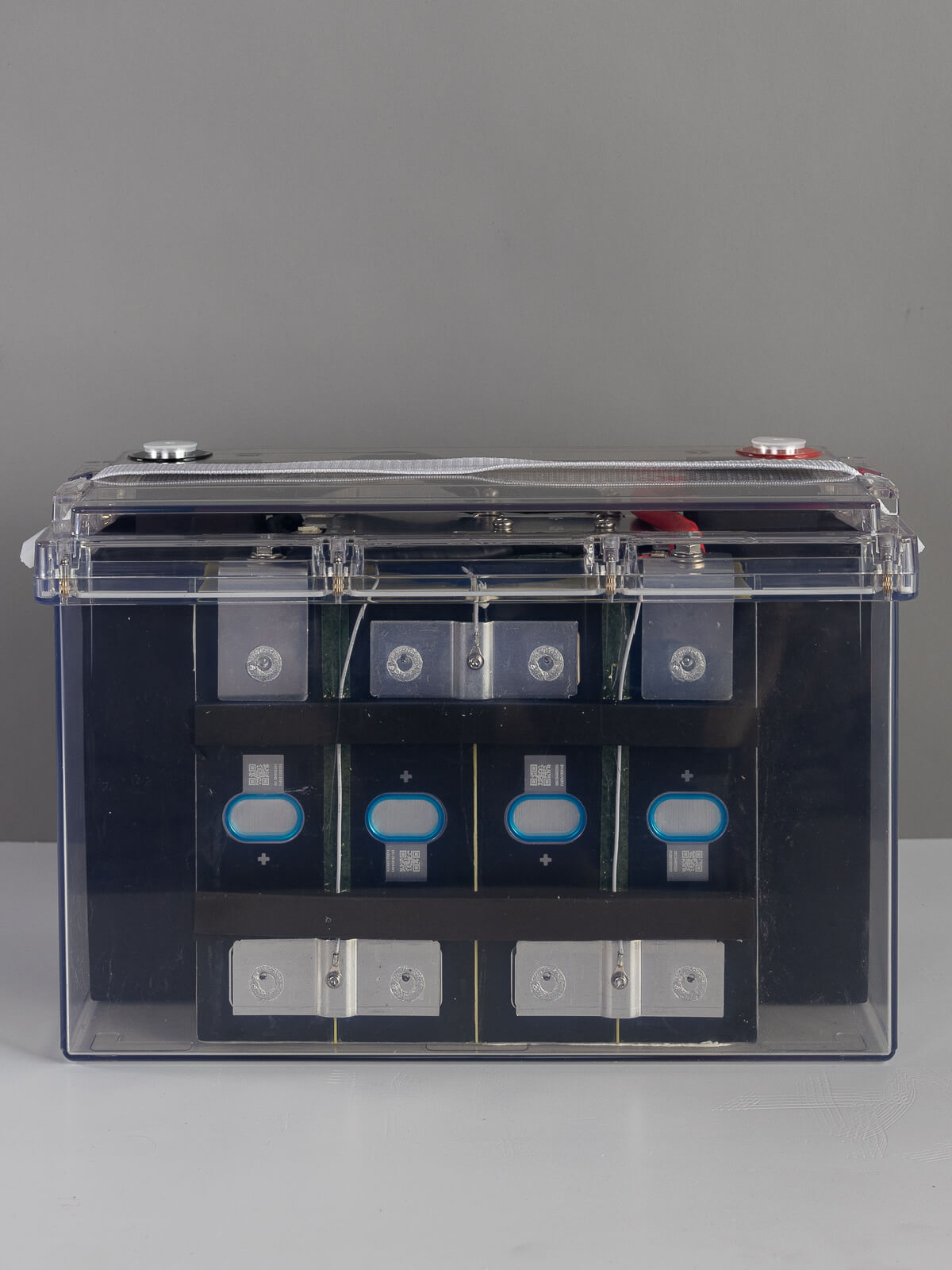

Точное номинальное напряжение определяется количеством последовательно соединённых ячеек и конструкцией конкретной батареи.

Оба параметра важны, но характеризуют разные величины.

Ампер-часы (А·ч) показывают электрическую ёмкость аккумулятора, а ватт-часы (Вт·ч) — количество энергии.

Для приближённого расчёта номинальной энергии используют формулу:

Энергия (Вт·ч) = Номинальное напряжение (В) × Ёмкость (А·ч).

Например, LiFePO₄ аккумулятор 12,8 В 100 А·ч имеет номинальную энергию 1280 Вт·ч, или 1,28 кВт·ч.

При сравнении аккумуляторов с разным напряжением удобнее использовать ватт-часы, а не только ампер-часы.

Ёмкость подбирают по среднему энергопотреблению и требуемой продолжительности работы.

Для нагрузки постоянной мощности приближённая формула выглядит следующим образом:

Ёмкость (А·ч) = Мощность (Вт) × Время (ч) / (Номинальное напряжение (В) × Используемая доля энергии × КПД системы).

Например, для питания нагрузки мощностью 200 Вт в течение 4 часов от аккумулятора 12,8 В, при использовании 80% номинальной энергии и КПД системы 90%, потребуется:

200 × 4 / (12,8 × 0,8 × 0,9) ≈ 87 А·ч.

Для таких условий можно рассматривать аккумулятор 100 А·ч при условии, что его допустимый ток разряда соответствует нагрузке.

Это предварительный расчёт. Реальное потребление оборудования, температурные условия и особенности разряда могут изменить результат.

Время автономной работы зависит от энергии батареи и средней мощности подключённого оборудования.

Приближённая формула:

Время (ч) = Энергия аккумулятора (Вт·ч) × Используемая доля энергии × КПД системы / Средняя мощность нагрузки (Вт).

Например, аккумулятор LiFePO₄ 25,6 В 50 А·ч имеет номинальную энергию 1280 Вт·ч.

Если нагрузка потребляет в среднем 300 Вт, используется 80% номинальной энергии, а КПД системы составляет 90%, расчётное время работы будет около 3,1 часа.

Фактическое время может отличаться в зависимости от состояния батареи, температуры и изменения потребляемой мощности.

Эти батареи нельзя считать одинаковыми по запасу энергии.

LiFePO₄ аккумулятор 12,8 В 100 А·ч имеет номинальную энергию около 1,28 кВт·ч, а аккумулятор 25,6 В 100 А·ч — около 2,56 кВт·ч.

При одинаковой ёмкости в ампер-часах батарея с более высоким напряжением может запасать больше энергии.

Однако выбирать её только по этому признаку нельзя: напряжение должно соответствовать требованиям оборудования.

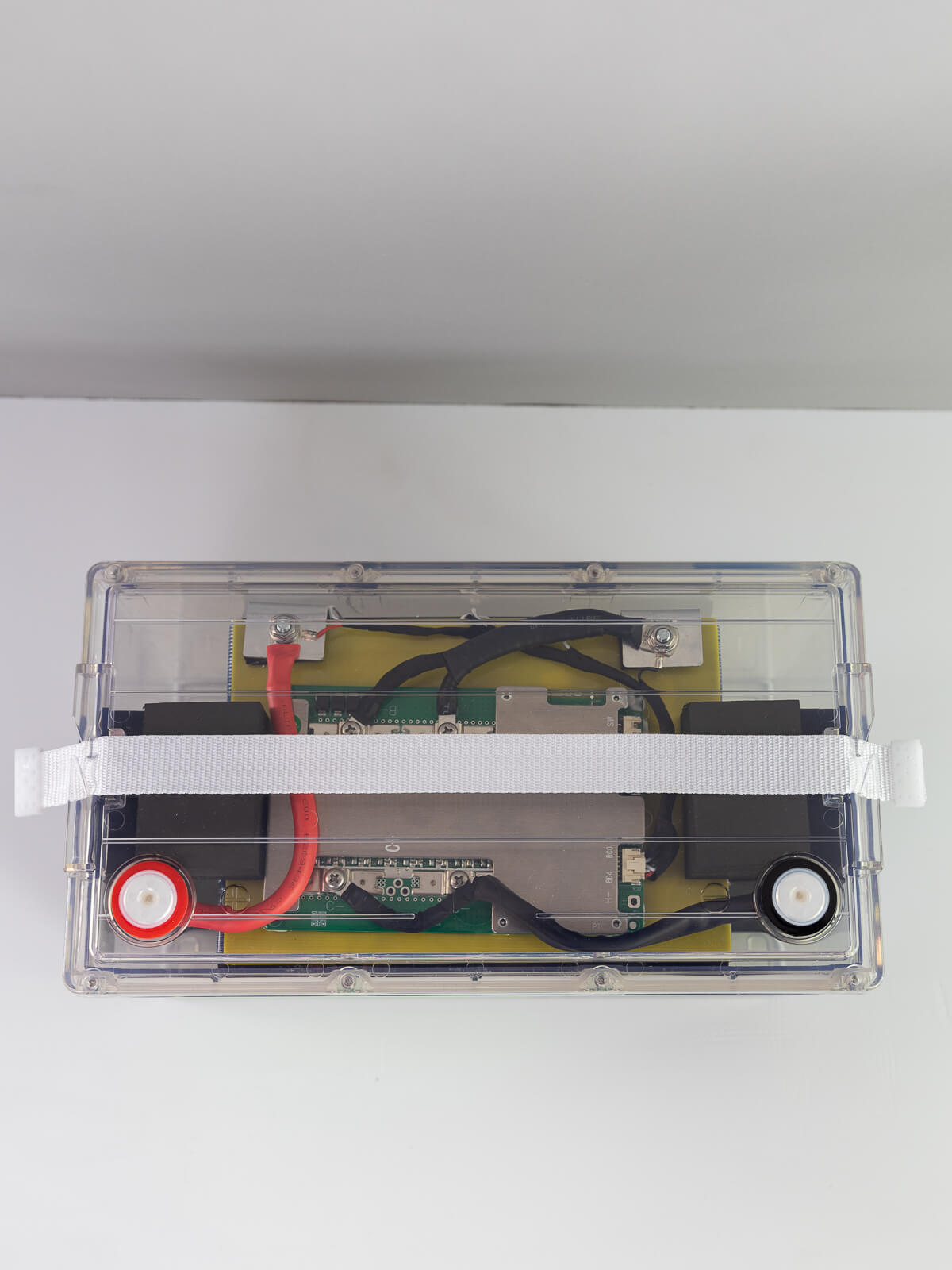

BMS (Battery Management System) — электронная система управления аккумулятором. Она контролирует параметры батареи и реализует предусмотренные конструкцией защитные функции.

Обозначение «BMS 100 А» часто указывает на допустимый ток системы, но необходимо уточнить, относится ли это значение к продолжительному разряду, зарядке или другому режиму.

Например, если для батареи 25,6 В указан допустимый непрерывный ток разряда 100 А, её ориентировочная выходная мощность при номинальном напряжении составляет 2560 Вт.

Также необходимо проверить допустимый кратковременный ток и продолжительность пиковой нагрузки. Эти характеристики особенно важны для электродвигателей.

Одной из возможных причин является срабатывание BMS из-за превышения допустимого тока.

При запуске электродвигатель может кратковременно потреблять значительно больший ток, чем при установившемся режиме работы.

Если пусковая нагрузка превышает допустимые параметры аккумулятора, система защиты может отключить выход.

Другие возможные причины — низкий заряд, падение напряжения на соединениях, неисправность контроллера, перегрев или нарушение контакта.

Для диагностики необходимо сопоставить параметры двигателя, контроллера и BMS.

Необходимо проверить длину, ширину, высоту корпуса с учётом клемм, массу, полярность и способ крепления.

Для мобильной техники также имеют значение устойчивость к вибрациям, допустимое положение установки и механическая защита аккумулятора.

Особое внимание требуется при замене тяжёлых свинцово-кислотных батарей на более лёгкие LiFePO₄ в погрузчиках и другой складской технике. Масса штатного аккумулятора иногда учитывается в устойчивости машины и выполняет функцию противовеса.

Поэтому снижение массы батареи не всегда допустимо без дополнительных технических мероприятий.

Степень защиты IP характеризует устойчивость корпуса к проникновению пыли и воды в стандартизированных условиях испытаний.

IP65 означает пыленепроницаемый корпус с защитой от водяных струй.

IP67 означает пыленепроницаемый корпус с защитой от последствий кратковременного погружения в воду в пределах предусмотренных испытанием условий.

Наличие IP67 не означает, что аккумулятор можно постоянно эксплуатировать под водой, погружать в солёную воду или мыть под высоким давлением.

Фактическая защита также зависит от герметичности разъёмов, клемм и правильности монтажа.

Рекомендуется использовать зарядное устройство, предназначенное для LiFePO₄ и соответствующее техническим характеристикам батареи.

Необходимо проверить выходное напряжение, максимальный зарядный ток, алгоритм зарядки и температурные ограничения.

Для LiFePO₄ широко применяется алгоритм CC/CV: сначала заряд постоянным током, затем удержание установленного напряжения с уменьшением тока.

Точные параметры зарядки необходимо брать из технического паспорта конкретной модели аккумулятора.

Не каждое устройство для свинцово-кислотных батарей подходит для LiFePO₄.

Алгоритмы зарядки AGM и GEL могут включать режимы, не предназначенные для литий-железо-фосфатных аккумуляторов: повышенное напряжение, температурную компенсацию или восстановительные циклы.

Использование возможно только в том случае, если выходные параметры устройства полностью соответствуют требованиям конкретной LiFePO₄ батареи.

Наиболее предсказуемый вариант — зарядное устройство с совместимым режимом LiFePO₄.

Зарядка от автомобильного генератора возможна при правильно спроектированной системе.

LiFePO₄ батареи способны принимать значительные токи, поэтому прямое подключение может привести к перегрузке генератора. Кроме того, необходимо учитывать особенности регулирования напряжения, токовые ограничения и возможное отключение BMS.

Во многих автомобильных системах используют DC-DC зарядное устройство, которое ограничивает ток и обеспечивает нужный алгоритм зарядки.

Решение о подключении следует принимать с учётом параметров генератора, аккумулятора и электрической схемы транспортного средства.

Да. Тяговые LiFePO₄ аккумуляторы могут использоваться в системах накопления солнечной энергии.

Для правильной зарядки необходим совместимый контроллер, например MPPT-контроллер с настройками под конкретную батарею.

Контроллер должен обеспечивать допустимые напряжение и ток, а система — учитывать ограничения BMS и температуру аккумулятора.

Нельзя подключать солнечные панели непосредственно к батарее без подходящего оборудования для регулирования зарядки.

Время зарядки зависит от ёмкости батареи, начального уровня заряда и тока зарядного устройства.

Упрощённый расчёт:

Время зарядки (ч) ≈ Необходимая для восполнения ёмкость (А·ч) / Средний зарядный ток (А).

Например, аккумулятор 100 А·ч при зарядном токе 20 А теоретически восполнит 100 А·ч примерно за 5 часов.

Фактическое время может быть больше из-за уменьшения тока на заключительной стадии, температурных ограничений и особенностей зарядного устройства.

Для большинства обычных LiFePO₄ аккумуляторов зарядка при отрицательной температуре недопустима без специальных технических решений.

При низкой температуре возрастает риск нежелательных электрохимических процессов, включая осаждение металлического лития на аноде, что может привести к необратимой деградации.

Некоторые модели оснащаются подогревом, температурными датчиками и защитой зарядки. Для отдельных аккумуляторов производитель может устанавливать минимальную температуру заряда выше 0 °C.

Точный допустимый диапазон необходимо проверять по паспорту конкретной модели.

Да. LiFePO₄ аккумуляторы допускают частичную зарядку и не требуют предварительного полного разряда.

Например, аккумулятор можно подзарядить при остаточном уровне заряда 40–60%, если соблюдены требования к напряжению, току и температуре.

Это особенно удобно в коммерческой технике, которая используется в несколько смен.

Однако отдельные системы контроля заряда могут требовать периодического полного зарядного цикла для корректировки оценки состояния батареи и балансировки ячеек. Порядок таких процедур определяется инструкцией производителя.

Возможность такой работы зависит от электрической схемы, зарядного устройства, BMS и подключённой нагрузки.

Некоторые системы специально рассчитаны на одновременную зарядку и питание потребителей.

Однако при неправильном подключении возможно превышение допустимых токов, некорректное завершение зарядки или нарушение работы защиты.

Для постоянного одновременного заряда и разряда необходимо использовать оборудование, поддерживающее такой режим.

LiFePO₄ аккумуляторы обычно допускают более глубокий эксплуатационный разряд, чем многие свинцово-кислотные батареи.

Однако это не означает, что батарею следует регулярно разряжать до срабатывания защитного отключения BMS.

Частые предельные разряды и длительное хранение в разряженном состоянии могут ускорять деградацию аккумулятора.

Для увеличения срока службы желательно соблюдать рекомендованную производителем глубину разряда и своевременно заряжать батарею.

Необходимо отключить нагрузку и установить причину срабатывания защиты.

Если аккумулятор исправен, его восстановление может предусматривать подключение совместимого зарядного устройства в порядке, указанном производителем.

Не следует подавать произвольное повышенное напряжение, обходить защиту BMS или пытаться принудительно запустить батарею неподходящим зарядным оборудованием.

Если аккумулятор не принимает заряд, перегревается или повторно отключается, требуется диагностика.

Срок службы зависит от качества ячеек, конструкции батареи, глубины разряда, температуры, токовой нагрузки и соблюдения правил зарядки.

Для многих LiFePO₄ батарей производители заявляют ресурс в несколько тысяч эквивалентных полных циклов. Однако конкретное количество циклов должно подтверждаться паспортом или результатами испытаний соответствующей модели.

Важно различать циклический и календарный ресурс. Даже аккумулятор с большим запасом циклов постепенно стареет с течением времени.

Поэтому срок эксплуатации в годах нельзя определить только по заявленному числу циклов.

Цикл характеризует использование накопленной энергии аккумулятора с последующим её восполнением.

Для сопоставления частичных разрядов часто используют понятие эквивалентного полного цикла.

Например, два разряда по 50% номинальной ёмкости суммарно соответствуют приблизительно одному эквивалентному полному циклу по пропущенному заряду.

DoD (Depth of Discharge) — глубина разряда. Если от полной батареи израсходовано 80% её ёмкости, глубина разряда составляет 80%.

Условия испытаний и значения DoD важны при сравнении заявленного ресурса аккумуляторов разных производителей.

Для длительного хранения желательно выбирать сухое помещение с температурой в пределах, установленных производителем.

Как правило, не рекомендуется хранить LiFePO₄ аккумулятор полностью разряженным или длительное время подвергать его воздействию высокой температуры.

Для многих моделей подходит частичный уровень заряда, например 40–60%, но точные рекомендации зависят от конструкции батареи.

Перед хранением необходимо отключить внешние нагрузки и периодически проверять состояние заряда с учётом собственного потребления электроники аккумулятора.

Да, если температура окружающей среды соответствует допустимому диапазону разряда конкретной модели.

На холоде доступная энергия и мощность могут уменьшаться, а внутреннее сопротивление ячеек — увеличиваться.

При этом возможность разряда при отрицательной температуре не означает возможность зарядки при такой же температуре.

Для зимней эксплуатации важно учитывать наличие температурной защиты, подогрева и условия размещения аккумулятора.

Такое подключение допускается только для моделей, производитель которых прямо разрешает соответствующую конфигурацию.

Последовательное соединение увеличивает напряжение батарейного блока, а параллельное — суммарную ёмкость и потенциально доступный ток.

При этом необходимо соблюдать ограничения BMS, требования к выравниванию состояния заряда, подбору кабелей и защитных устройств.

Нельзя автоматически считать, что любые два аккумулятора 12 В можно соединить для получения системы 24 В.

LiFePO₄ аккумуляторы не требуют долива электролита или контроля его плотности, характерных для некоторых обслуживаемых свинцово-кислотных батарей.

Тем не менее периодически необходимо проверять состояние корпуса, клемм, соединительных кабелей и креплений.

У моделей с функциями мониторинга полезно контролировать температуру, напряжение, состояние заряда и сообщения BMS.

При обнаружении повреждений, перегрева или нарушений работы эксплуатацию необходимо прекратить до выяснения причины.

Литий-железо-фосфатная технология обладает сравнительно высокой термической стабильностью и при прочих равных условиях менее склонна к тепловому разгону, чем некоторые другие литий-ионные химии.

Однако риск возгорания или повреждения не исключён.

Опасные ситуации возможны при коротком замыкании, механическом повреждении, перегреве, неправильной зарядке, неисправности или нарушении условий эксплуатации.

Необходимо использовать соответствующие предохранители, правильно подбирать кабели и соблюдать инструкцию производителя.

Аккумулятор подбирают по рабочему напряжению электромотора, потребляемому току, планируемой продолжительности движения и условиям эксплуатации.

Для электромотора 12 В требуется совместимая аккумуляторная система 12 В; для моделей 24 и 36 В — система соответствующего напряжения.

Также необходимо учитывать максимальный ток при высокой тяге, требования производителя мотора, расположение аккумулятора в лодке и степень защиты корпуса.

Ёмкость подбирают с учётом желаемого времени работы и запаса энергии на возвращение к берегу.

Для поломоечной машины необходимо учитывать напряжение питания, потребляемый ток, требуемую продолжительность уборки, габариты аккумуляторного отсека и совместимость зарядного устройства.

Во многих моделях клининговой техники применяются аккумуляторные системы 24 или 36 В, но точное напряжение определяется конкретным оборудованием.

При замене AGM или GEL на LiFePO₄ дополнительно проверяют работу контроллера, параметры BMS, полярность и тип соединительных разъёмов.

Подбор рекомендуется выполнять по модели поломоечной машины и характеристикам штатной батареи.

Да, существуют LiFePO₄ системы, предназначенные для складской электротехники.

Однако при замене штатной батареи необходимо проверить напряжение, мощность, допустимые токи, зарядную систему, обмен данными с контроллером и конструкцию аккумуляторного отсека.

Для вилочных погрузчиков особенно важно учитывать массу батареи, поскольку она может влиять на устойчивость и допустимую грузоподъёмность.

Не каждая универсальная LiFePO₄ батарея подходит для установки в промышленный погрузчик без дополнительных технических мероприятий.

Да, если батарея соответствует требованиям двигателя, контроллера и всей электрической системы.

Необходимо проверить номинальное напряжение, верхний и нижний пределы рабочего напряжения, максимальный непрерывный ток и допустимый кратковременный ток разряда.

Для электротранспорта также важны масса, габариты, виброустойчивость, защищённость корпуса и совместимость зарядного разъёма.

Подбор исключительно по номинальному напряжению и ёмкости может привести к неправильной работе техники.

Да. Для этого используется инвертор, преобразующий постоянное напряжение аккумулятора в переменное напряжение, необходимое бытовым электроприборам.

Входное напряжение инвертора должно соответствовать аккумуляторной системе.

При подборе необходимо учитывать номинальную и пиковую мощность инвертора, допустимый ток разряда батареи, КПД преобразования и пусковые токи подключённых приборов.

Например, инвертор мощностью 1000 Вт при питании от системы 12 В может потреблять ток порядка 90 А и более с учётом потерь, поэтому батарея, BMS, кабели и предохранители должны быть рассчитаны на такую нагрузку.

Да. LiFePO₄ аккумуляторы подходят для многих систем накопления и резервного электропитания.

Однако необходимо убедиться, что инвертор, ИБП или контроллер поддерживает характеристики выбранной батареи, включая напряжение, алгоритм зарядки и ограничения BMS.

Особенно важно проверить работу системы при защитном отключении аккумулятора и возможность повторного запуска после глубокого разряда.

Для резервного питания также учитываются собственное энергопотребление оборудования, время автономной работы и допустимые условия длительного хранения заряда.

Выбор зависит от напряжения системы, требуемой энергии, доступного пространства и возможностей подключения.

Один аккумулятор нужной конфигурации может упростить монтаж, обслуживание и контроль состояния системы.

Несколько аккумуляторов могут обеспечить гибкость размещения и масштабирования, но требуют правильной электрической схемы, согласованной работы защит и соблюдения ограничений производителя.

Если необходима батарея нестандартного напряжения или большой ёмкости, предпочтительно заранее проектировать систему с учётом всех подключённых устройств.

Возможными признаками неисправности являются заметное уменьшение времени работы, неожиданное отключение под нагрузкой, отсутствие зарядки, сообщения об ошибках, нехарактерный нагрев или повреждение корпуса.

Однако похожие симптомы могут возникать из-за неисправного зарядного устройства, плохого контакта или слишком большой нагрузки.

При появлении запаха, дыма, сильного нагрева, вздутия или механического повреждения следует немедленно прекратить эксплуатацию и зарядку, если это можно сделать безопасно.

Не рекомендуется вскрывать герметичный аккумулятор или самостоятельно обходить систему защиты.

Для объективного сравнения необходимо учитывать не только стоимость покупки, но и расходы за весь предполагаемый период эксплуатации.

В расчёт включают цену батареи, зарядного оборудования, потребление электроэнергии, обслуживание, ожидаемый срок службы и возможные простои техники.

LiFePO₄ может оказаться экономически выгоднее при интенсивной ежедневной эксплуатации благодаря высокому циклическому ресурсу и возможности быстрой подзарядки.

При редком использовании менее дорогая свинцово-кислотная батарея также может быть экономически оправданным решением.

Для подбора рекомендуется сообщить модель оборудования, напряжение штатной системы, ёмкость установленного аккумулятора, потребляемую мощность или ток, желаемое время автономной работы и условия эксплуатации.

Желательно также указать размеры аккумуляторного отсека, тип подключения и характеристики имеющегося зарядного устройства.

Если технические параметры неизвестны, можно использовать фотографию маркировки старого аккумулятора, шильдика оборудования и зарядного устройства.

На основе этих данных специалисты LITJET смогут уточнить совместимость и подобрать подходящую конфигурацию аккумулятора.
