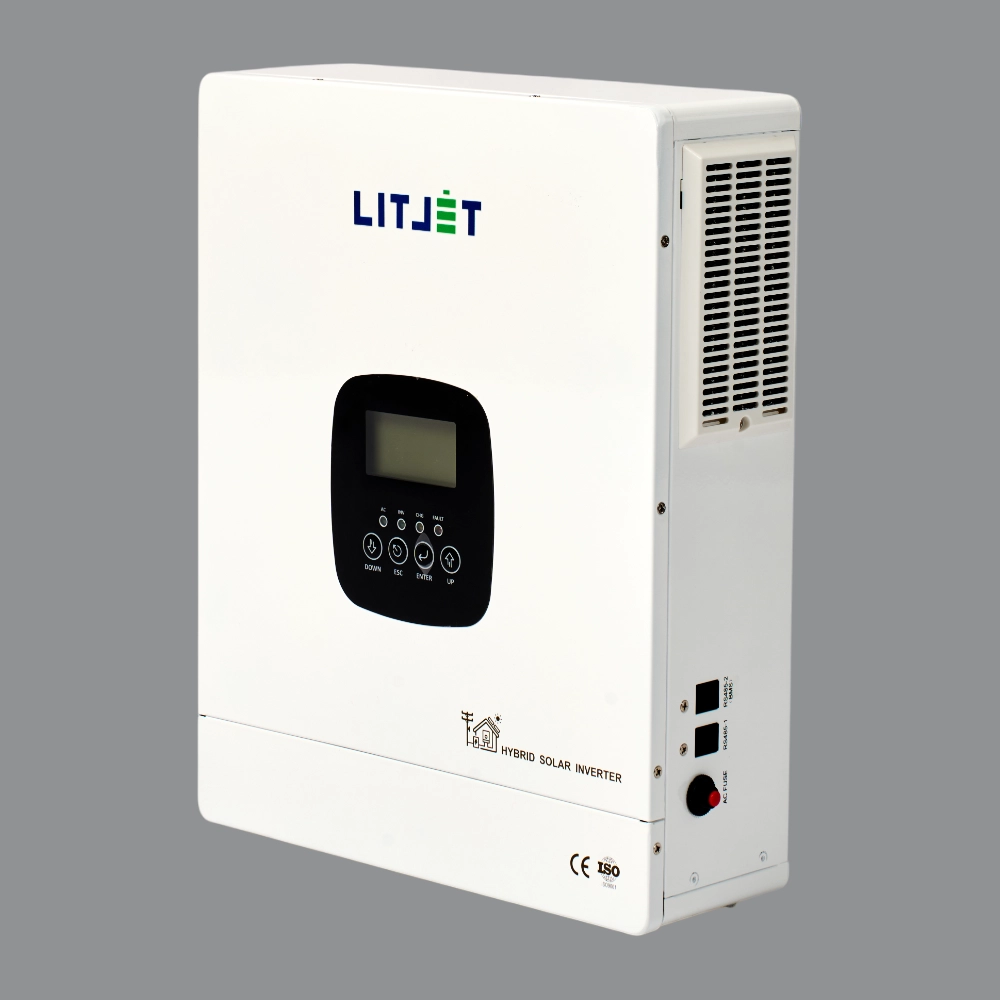

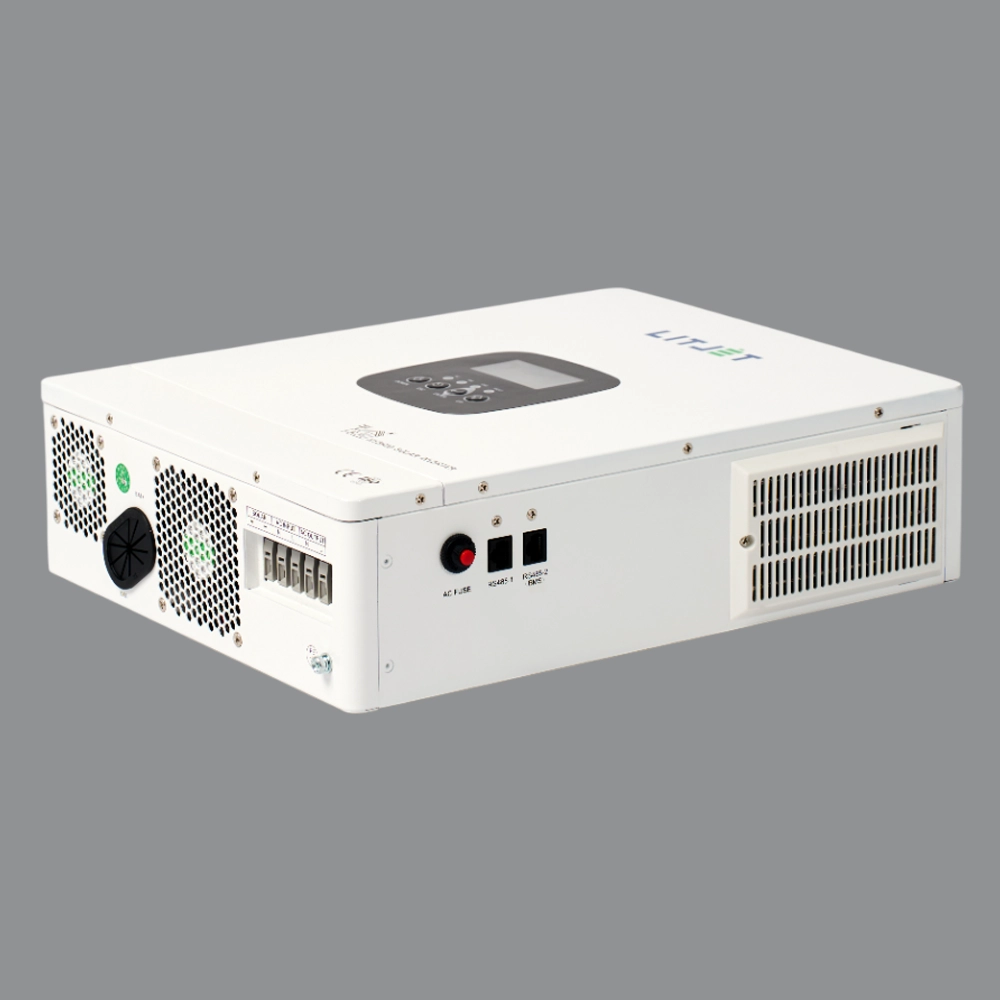

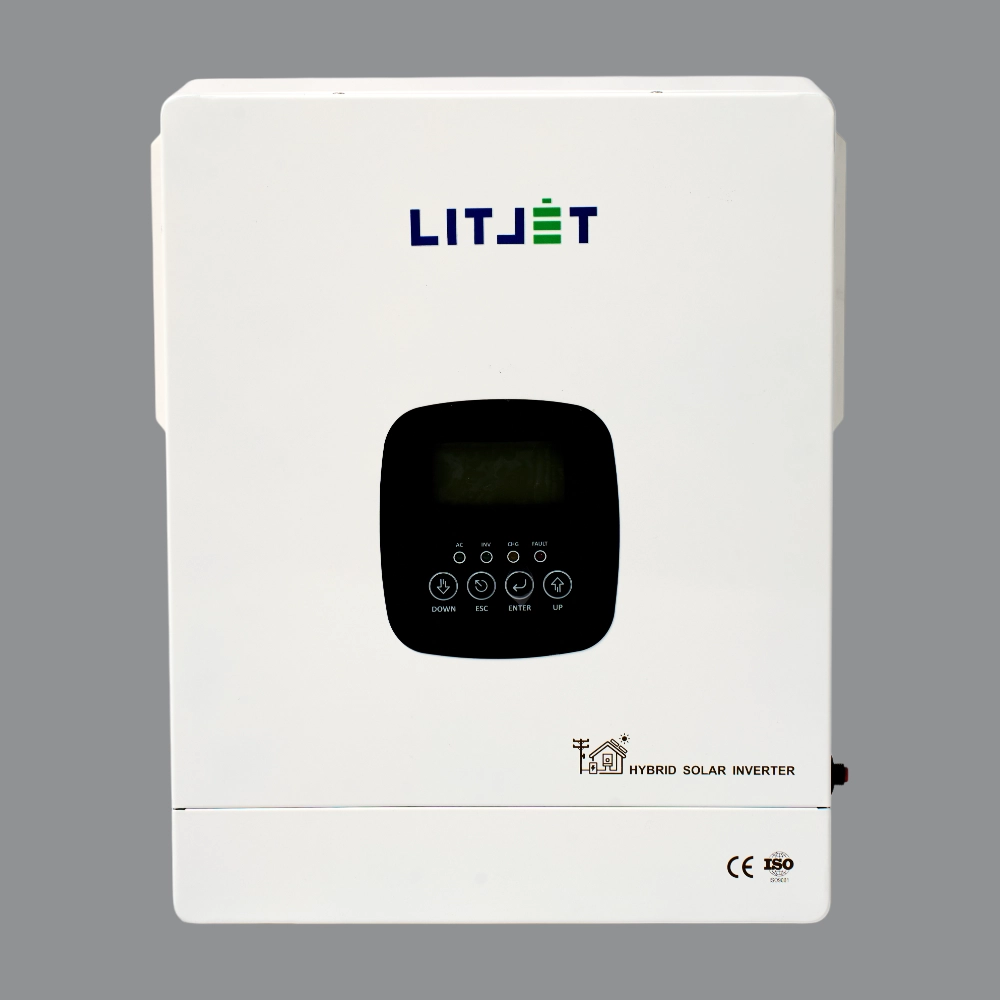

Однофазный высокочастотный гибридный инвертор мощностью 4300 Вт (4,3 кВт) со встроенным MPPT-контроллером, ЖК-дисплеем и поддержкой аккумуляторных систем номинальным напряжением 24 В. Предназначен для организации автономного, резервного и гибридного электроснабжения с использованием солнечных панелей, аккумуляторов и внешней электросети.
Инвертор формирует переменное напряжение 220/230/240 В с чистой синусоидальной формой сигнала. Оборудование подходит для питания совместимых бытовых приборов, освещения, электроники, насосного оборудования и других потребителей с учётом их рабочих и пусковых мощностей.
Встроенный MPPT-контроллер позволяет подключать фотоэлектрические модули общей заявленной мощностью до 5000 Вт. Устройство поддерживает настройку приоритетов питания и заряда аккумулятора, а также предусматривает интерфейс RS485 для подключения совместимых систем управления батареями.
Преимущества инвертора LITJET 4,3 кВт
- Мощность 4300 Вт — для однофазных потребителей с суммарной нагрузкой в пределах номинала.
- Чистая синусоида — выходное напряжение для совместимых электроприборов и электроники.
- Аккумуляторная система 24 В — поддержка совместимых свинцово-кислотных и литиевых аккумуляторов.
- MPPT-контроллер — эффективное отслеживание рабочей точки солнечного массива при изменении освещённости и температуры.
- Солнечные панели до 5000 Вт — при соблюдении ограничений PV-входа по напряжению и току.
- Максимальный зарядный ток до 150 А — возможность настройки с учётом требований аккумулятора.
- Несколько режимов работы — использование сетевого питания, солнечной энергии и аккумуляторного накопителя.

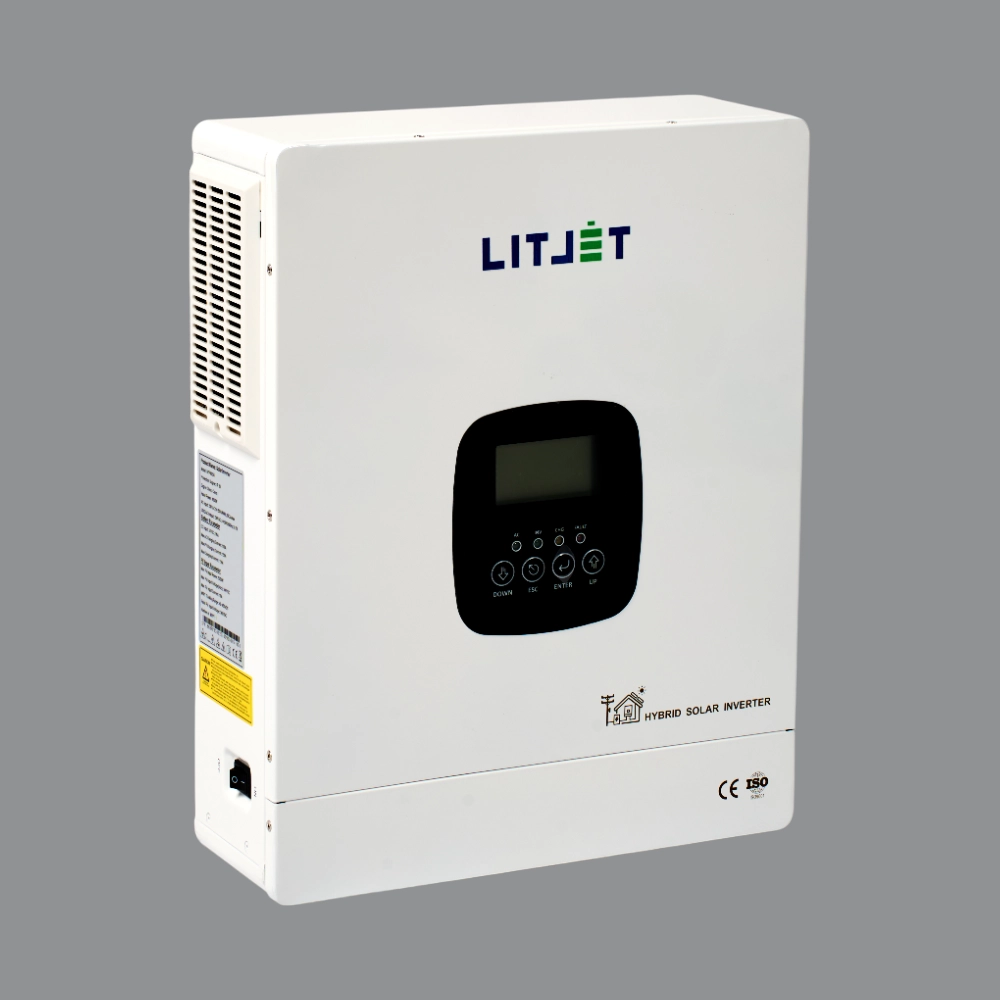

- ЖК-дисплей и LED-индикаторы — контроль параметров работы и состояния оборудования.
- RS485 для совместимых BMS — возможность обмена данными с поддерживаемыми литиевыми АКБ.
- Опциональный Wi-Fi-мониторинг — удалённый просмотр данных при подключении совместимого модуля.

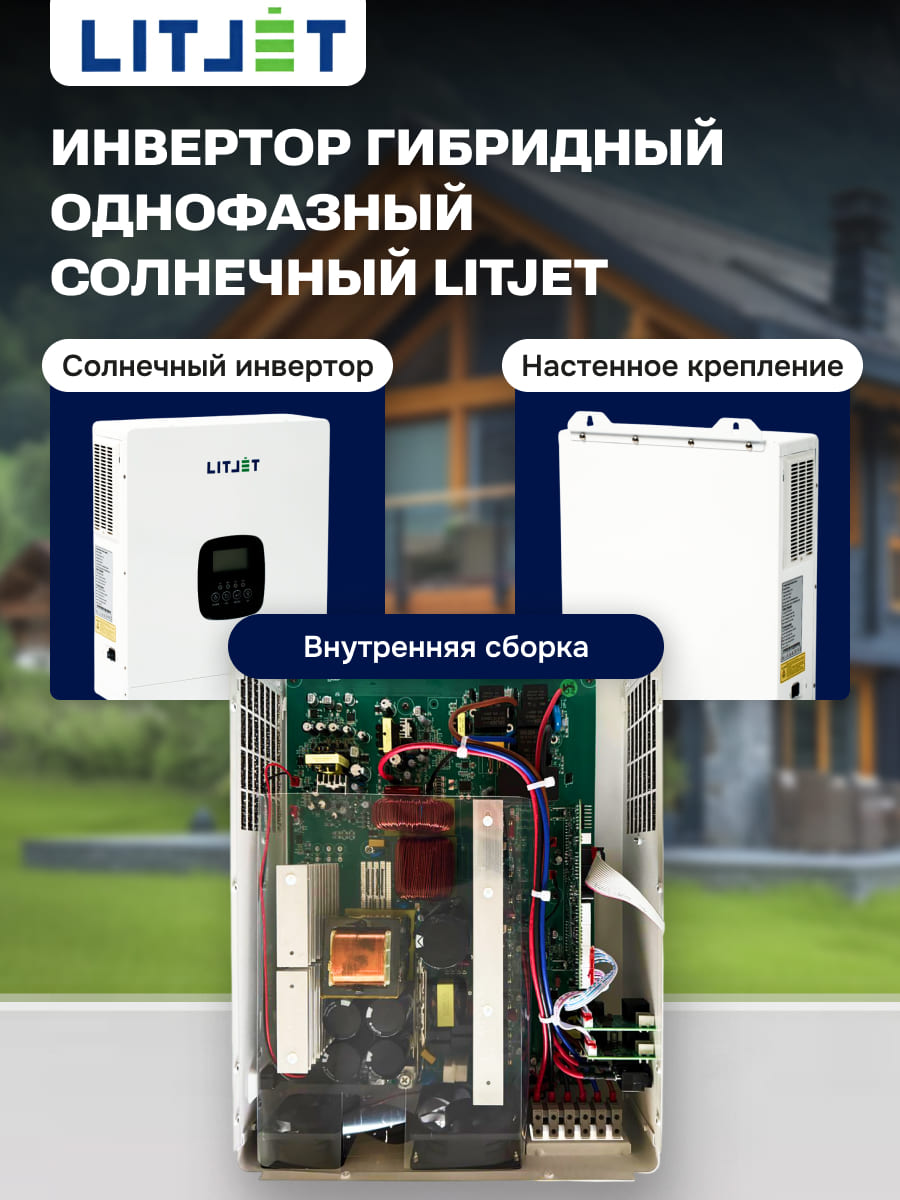

- Настенное размещение — компактный корпус и интеллектуальное вентиляторное охлаждение.
Основные параметры гибридного инвертора 4,3 кВт
| Характеристика | Значение |
|---|---|
| Бренд | LITJET |
| Модель | HFP43224-LJ |
| Артикул | IN0000000001 |
| Тип | Гибридный однофазный высокочастотный |
| Номинальная мощность | 4300 Вт (4,3 кВт) |
| Номинальное выходное напряжение | 220 / 230 / 240 В |
| Частота переменного тока | 50 / 60 Гц |
| Форма сигнала | Чистая синусоида |
| Номинальное напряжение АКБ | 24 В |
| Диапазон напряжения АКБ | 21–30 В |
| Поддерживаемые аккумуляторы | Совместимые свинцово-кислотные и литиевые АКБ |
| Максимальная мощность PV | 5000 Вт |
| Рабочий диапазон MPPT | 40–450 В DC |
| Максимальное напряжение PV (Voc) | 500 В DC |
| Максимальный входной ток PV | 18 А |
| Количество MPPT | 1 |
| Максимальный ток заряда от PV | 150 А |
| Максимальный ток заряда от сети | 100 А |
| Общий максимальный ток заряда | 150 А |
| Пиковый КПД преобразования от АКБ | 94% |
| Время переключения | 10 мс (типичное) |
| Индикация | ЖК-дисплей, LED-индикаторы |
| Интерфейсы | RS485, опциональный модуль Wi-Fi/GPRS |
| Охлаждение | Вентилятор с интеллектуальным управлением |
| Степень защиты | IP20 |
| Рабочая температура по спецификации | −10…+50 °C |

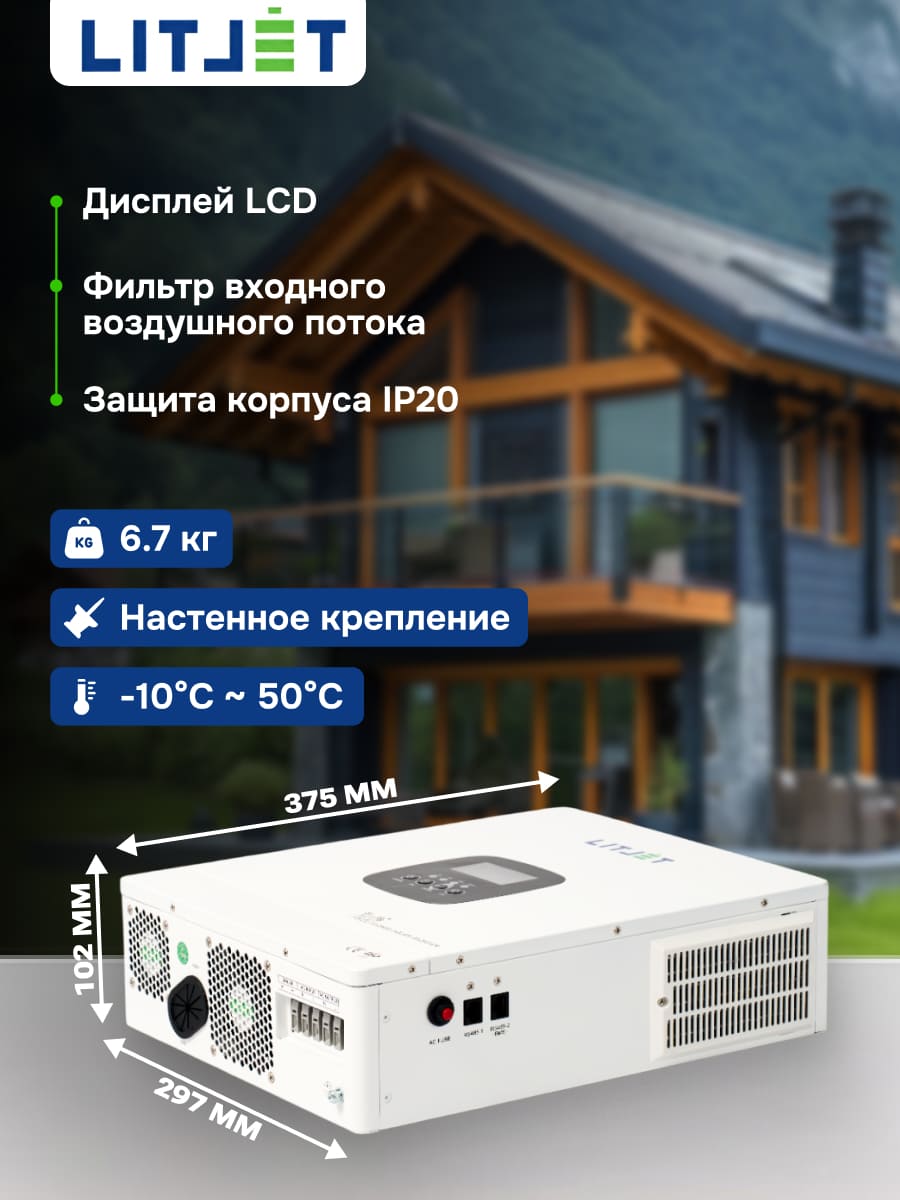

| Габариты инвертора | 37.5 × 29.7 × 10.2 см |
| Габариты с упаковкой | 45.0 × 35.2 × 16.7 см |
| Вес инвертора | 6.7 кг |
| Вес инвертора с упаковкой | 7.7 кг |

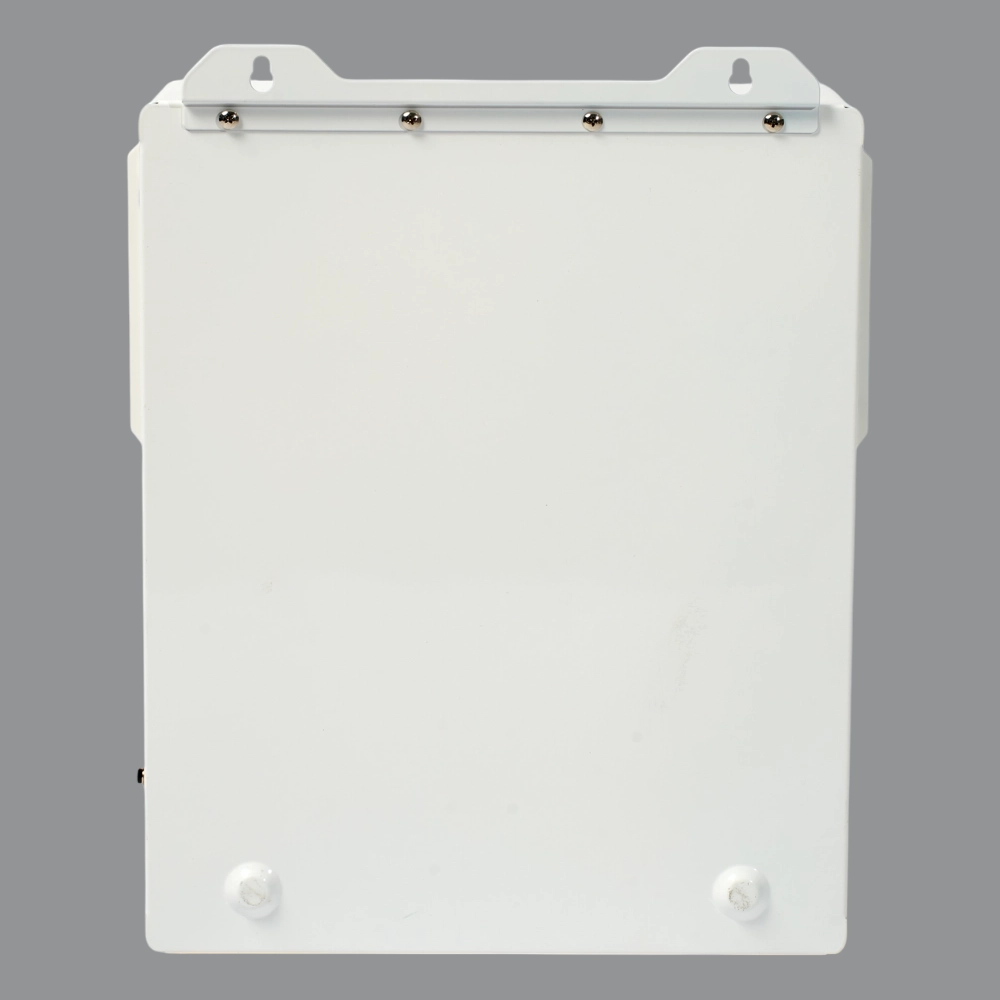

| Тип монтажа | Настенный |

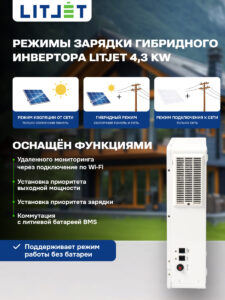

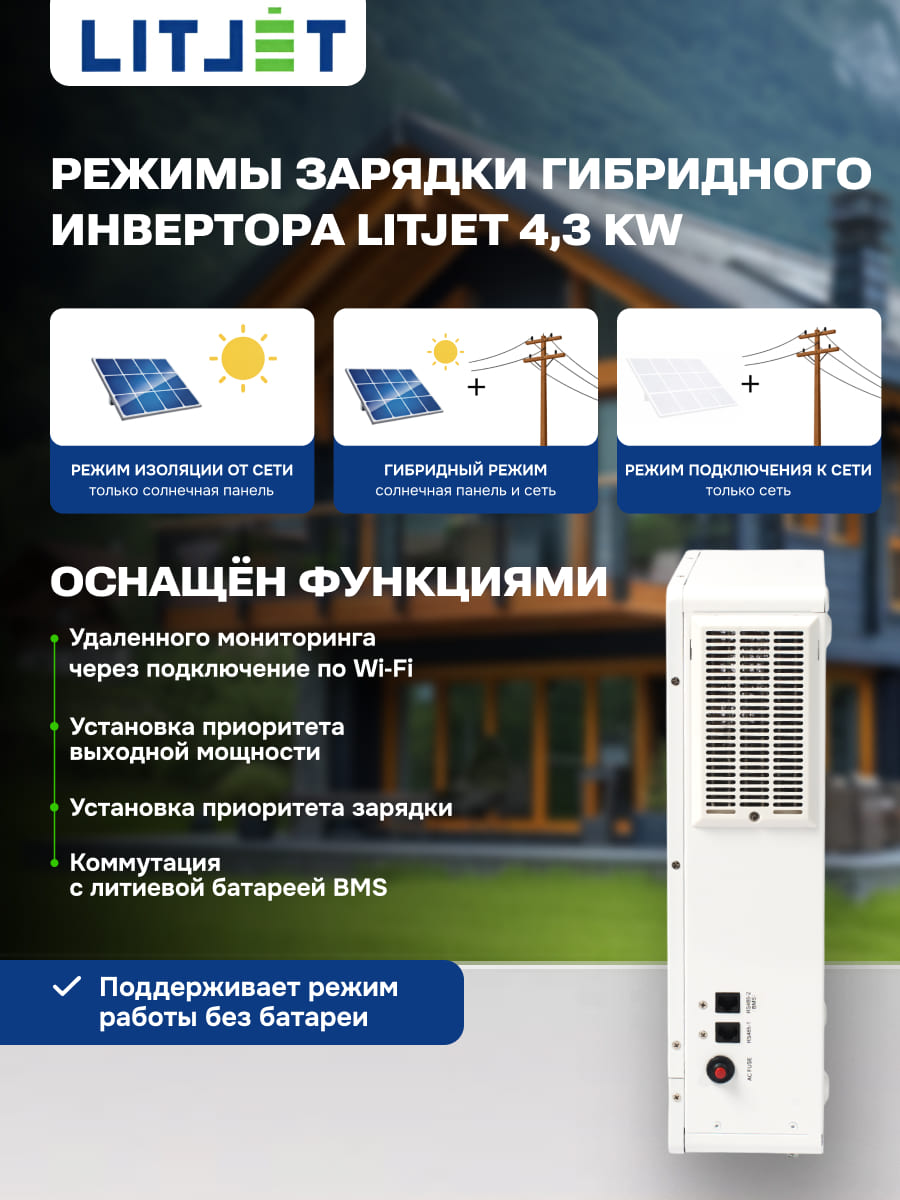

Режимы работы гибридного инвертора 4,3 кВт
Автономное электроснабжение
В автономном режиме инвертор преобразует энергию аккумуляторной батареи и использует доступную солнечную генерацию для питания подключённых потребителей. При отсутствии внешней электросети продолжительность работы определяется запасом энергии АКБ, мощностью солнечных панелей, нагрузкой и условиями эксплуатации.
Работа с внешней электросетью
При наличии сетевого питания инвертор может обеспечивать электроснабжение нагрузки и заряд аккумуляторной батареи в соответствии с выбранным режимом. В меню предусмотрена настройка параметров заряда и приоритетов источников энергии.
Гибридный режим
Гибридный режим позволяет использовать возможности солнечных панелей совместно с внешней электросетью. Распределение энергии между источниками зависит от выбранных настроек, доступной солнечной мощности и состояния аккумулятора.
Наличие сетевого режима не означает, что конкретная установка автоматически разрешена для продажи электроэнергии в общую сеть. Экспорт, схема подключения и необходимые защитные устройства должны быть отдельно проверены по технической документации и условиям присоединения.
Совместимость с LiFePO4 аккумуляторами 24 В
Гибридный инвертор LITJET HFP43224-LJ может работать с совместимыми литий-железо-фосфатными аккумуляторами номинальным напряжением 24 В. Для распространённой LiFePO4 батареи номинальное напряжение составляет 25,6 В.
При подключении необходимо учитывать рабочий диапазон АКБ 21–30 В, предельные токи заряда и разряда, параметры BMS и ограничения производителя аккумулятора. Значения зарядного напряжения и тока следует задавать для конкретной аккумуляторной батареи.

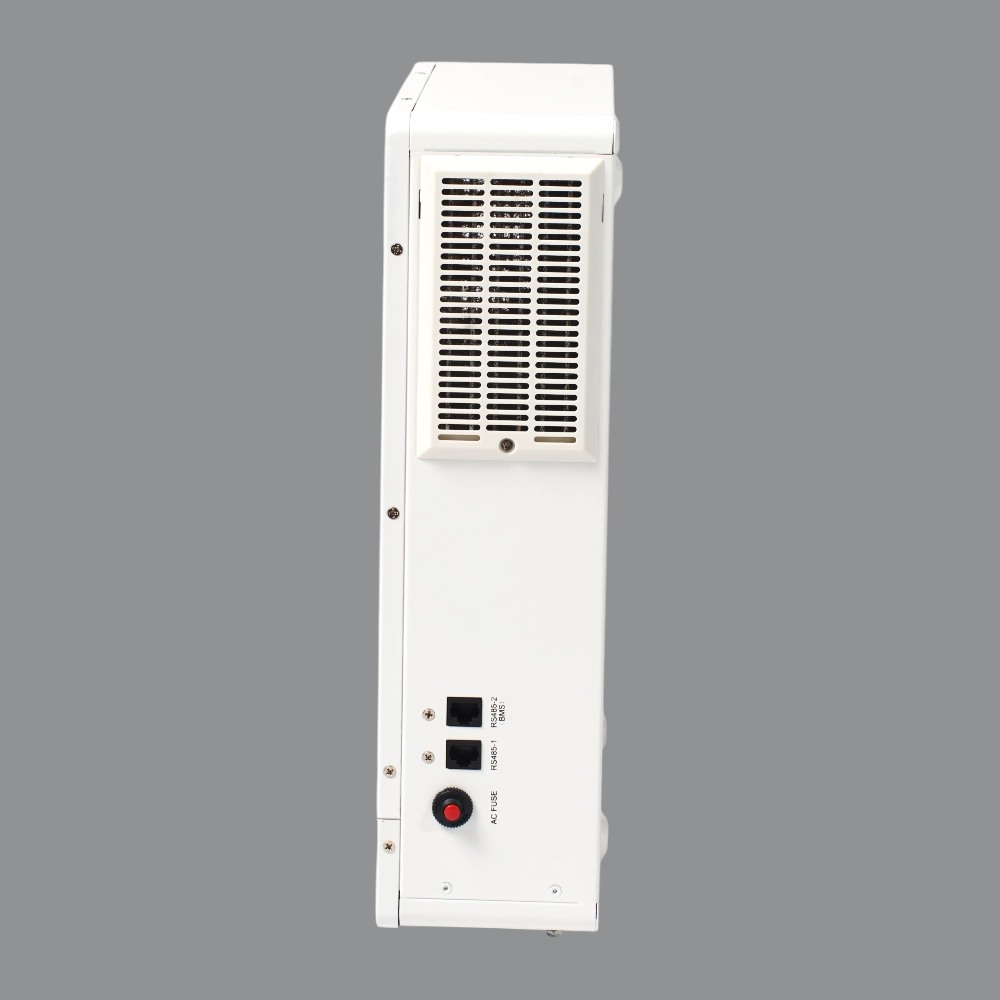

Инвертор оснащён интерфейсом RS485 для обмена данными с совместимыми BMS. Наличие физического разъёма не гарантирует совместимость со всеми аккумуляторами: необходимо проверить протокол связи.
Как подобрать ёмкость аккумулятора?
Необходимая ёмкость зависит от мощности потребителей и требуемого времени автономной работы. Например, аккумулятор LiFePO4 25,6 В 200 А·ч содержит номинально 5,12 кВт·ч энергии.
При постоянной нагрузке 1000 Вт и условном КПД преобразования 90% расчётное время работы от полного номинального запаса энергии составляет около 4,6 часа. Это ориентировочный расчёт без учёта ограничений разряда, собственного потребления инвертора и других потерь.
При работе на полной мощности 4,3 кВт ток аккумулятора может превышать 190 А, а при снижении напряжения батареи увеличиваться. Поэтому подбирать аккумулятор исключительно по ёмкости недостаточно: BMS должна выдерживать необходимую токовую нагрузку.
Солнечные панели и MPPT-контроллер
Встроенный MPPT-контроллер отслеживает точку максимальной мощности фотоэлектрического массива и помогает эффективнее использовать солнечную энергию при изменении освещённости и температуры.
Инвертор можно подключить к солнечным панелям мощностью до 5000 Вт. Рабочий диапазон отслеживания MPPT составляет 40–450 В постоянного тока. Максимальное входное напряжение холостого хода — 500 В, максимальный входной ток — 18 А.
Важно понимать, что мощность солнечных панелей 5000 Вт не означает выходную мощность инвертора 5 кВт. Номинальная выходная мощность устройства составляет 4300 Вт.
Внимание! Требования к подключению солнечных панелейМаксимально допустимое напряжение холостого хода (Voc) солнечного массива составляет 500 В DC. При расчёте необходимо учитывать увеличение напряжения солнечных панелей при минимальной расчётной температуре.
Рабочий диапазон MPPT-контроллера составляет 40–450 В. Максимальный входной ток — 18 А, заявленная максимальная мощность солнечного массива — 5000 Вт.
Превышение допустимых электрических параметров может привести к повреждению оборудования. Последовательное и параллельное соединение фотоэлектрических модулей необходимо рассчитывать с учётом их характеристик и ограничений инвертора.
Где применяется инвертор LITJET 4,3 кВт?
- Загородные дома и дачи — резервное питание освещения, бытовой техники и других выбранных потребителей.
- Домашние солнечные электростанции — использование солнечной генерации совместно с аккумуляторами.
- Мастерские — питание совместимого инструмента и оборудования с учётом пусковых нагрузок.
- Небольшие коммерческие объекты — резервное электроснабжение отдельных электрических цепей.
- Объекты с нестабильной электросетью — организация питания от аккумулятора при перебоях внешнего электроснабжения.
Монтаж и безопасная эксплуатация

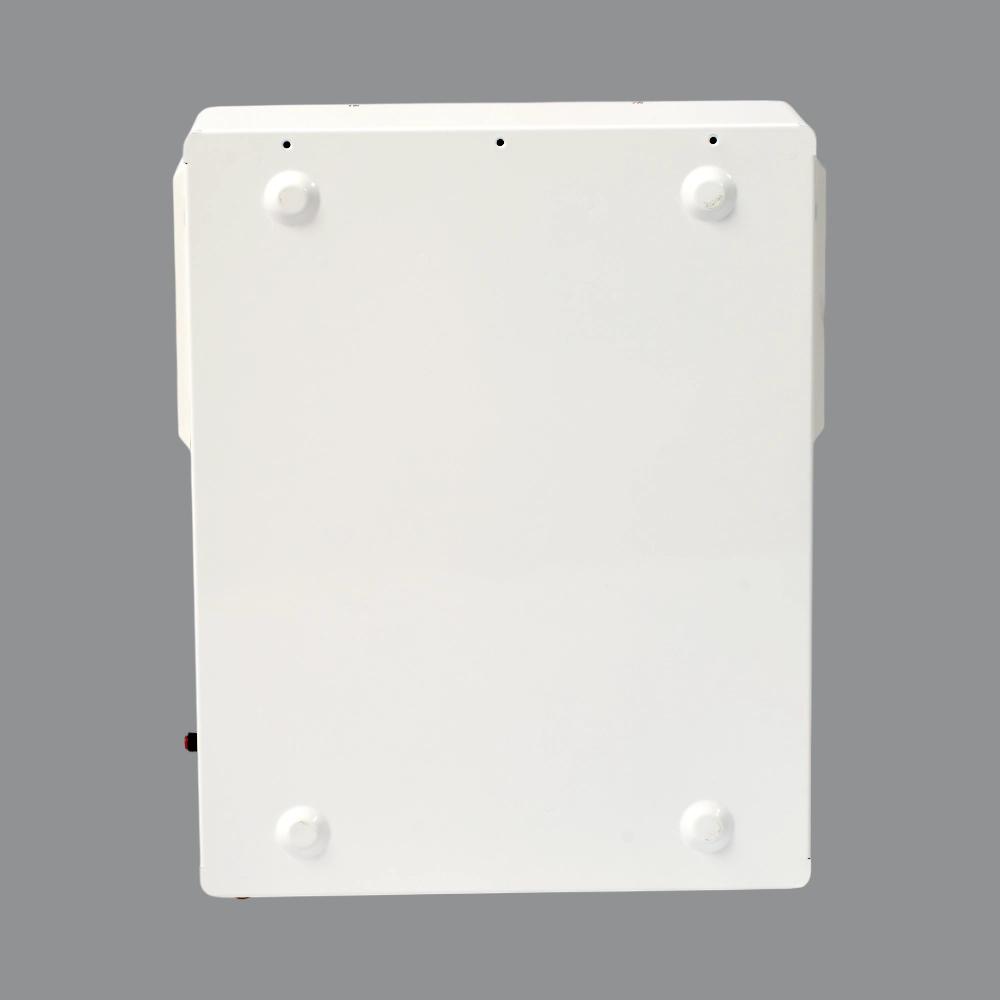

Инвертор предназначен для настенного монтажа на негорючем основании в сухом, хорошо проветриваемом помещении. Степень защиты IP20 не предусматривает эксплуатации под дождём или воздействия водяных струй.
Для подключения аккумулятора к инвертору рекомендуется гибкий многожильный медный провод сечением 35 мм² с минимально возможной длиной, не более 3 м. Подбор кабеля, наконечников и защитных устройств должен учитывать максимальный ток, условия прокладки и требования действующих электротехнических норм.
Необходимо обеспечить свободное пространство не менее 10 см с каждой стороны корпуса для охлаждения. Монтаж и подключение должен выполнять квалифицированный специалист.
Важно при подключении АКБ 24 В.
Инвертор мощностью 4300 Вт создаёт высокую токовую нагрузку на аккумулятор. Перед монтажом проверьте допустимый ток разряда батареи и BMS, сечение проводов, полярность, защиту от короткого замыкания и правильность настроек зарядного устройства.
